Højspændingskabelforgreningsboks （Udendørs koblingsstation）

Deyan Electric er en professionel industriel elektrisk leverandør med integreret R&D, produktion og service. High Voltage Cable Branch Box (Udendørs Switching Station) er en kompakt, vejrbestandig udendørs switch-station til 6-35kV distributionsnetværk. Det muliggør sikker kabelforgrening, tilslutning og isolering gennem fuldt isolerede stikforbindelser, med synlige afbrydelsespunkter og pålidelig jording. Denne pladsbesparende løsning forenkler netudvidelse og vedligeholdelse.

Send forespørgsel

Produkt beskrivelse

Højspændingskabelafgreningsboksen （Udendørs koblingsstation） er en kompakt, vejrbestandig udendørs koblingsstation til 6-35 kV distributionsnetværk er en avanceret gasisoleret udendørs ringhovedenhed, der inkorporerer internationale standardteknologier. Højspændingskabelforgreningsbokse er designet til 12/24kV distributionsnetværk, de har fuldt forseglet SF6-isolering, modulær konstruktion og vedligeholdelsesfri drift velegnet til barske miljøer. Understøtter udvidelige automatiseringsfunktioner muliggør den pålidelig strømfordeling på tværs af industriparker, byområder og kommercielle centre, samtidig med at den letter nettets intelligens.

Produktparameter ( Specifikation )

Projektnavn			Enhed	Belastningskontakt
Projektnavn			Enhed	C-belastningsomskifter	F-kombinations elektrisk enhed	V- Circuit Breaker Unit
Nominel spænding			kv	24/12	24/12	24/12
Nominel frekvens			Hz	50	50	50
Nominel strøm			A	630	125	630
Nominel overførselsstrøm			A		1750
Nominel isoleringsniveau	1 min. Strømfrekvens modstå spænding (fase-til-jord)	skiftevis i opposition	KV		42/65
	1 min. Strømfrekvens modstå spænding (fase-til-jord)	Mellem pauserne	KV		48/79
	Lynimpulsspænding	skiftevis i opposition	KV		75/125
	Lynimpulsspænding		KV		85/145
Nominel kortslutningsbrudstrøm			kV	20	315	20
Nominel kortslutnings lukkestrøm			KA	50	80	50
Nominel kortslutningslukkestrøm (jordingskontakt)			KA	50		50
Vurderet korttidsmodstandsstrøm		Hovedkredsløb	kA	20	20	20
Vurderet korttidsmodstandsstrøm		Jordingskontakt	KA	20	20	20
Bedømt kort varighed		Hovedkredsløb	S	4		4
Bedømt kort varighed		Jordingskontakt	S	4	4	4
Nominel spidsmodstandsstrøm		Hovedkredsløb	KA	50		50
Nominel spidsmodstandsstrøm		Jordingskontakt	KA	50	50	50
Intern lysbuetest (Internal Combustion Arc Test)			A	630	20kA/0,5s	630
Nominel brudstrøm med lukket sløjfe			A	630	Begrænset af sikringen	630
Nominel aktiv belastningsbrudstrøm			A	10	Begrænset af sikringen	25
Nominel kabelopladning og brudstrøm			Anden	5000	17.4	3000
Mekanisk liv		Indlæs/afbryd kontakt	Anden	3000	5000	3000
		Jordingskontakt	Anden		3000	10000
		Vakuum afbryder	Mpa
SF6-gastryk (absolut tryk ved 20°C)					0.035
Årlig lynnedslagsrate					≤0,025 % årligt
Beskyttelsesklassificering for luftkammer og sikringsrør					IP67
Indhegning og boligbeskyttelsesvurdering					IP4X

Produktfunktion og applikation

Kompakt udendørs design

Fuldstændig miljøbeskyttelse

Avanceret gasisoleringsteknologi

Fleksibel modulær konfiguration

Vedligeholdelsesfri drift

Ansøgningssider

◇ Kompakte sekundære understationer

◇ Små industri- og minevirksomheder

◇ Vindkraftværker

◇ Hoteller, indkøbscentre, kontorbygninger, kommercielle centre mv.

◇ C- Belastningsafbryderenhed

◇ D-Direct kabeltilslutningsenhed

◇ De-Direct kabeltilslutningsenhed med jordforbindelse

◇ F- Indlæs afbryder-sikring kombinationsenhed

◇ V- Vakuumafbryderenhed

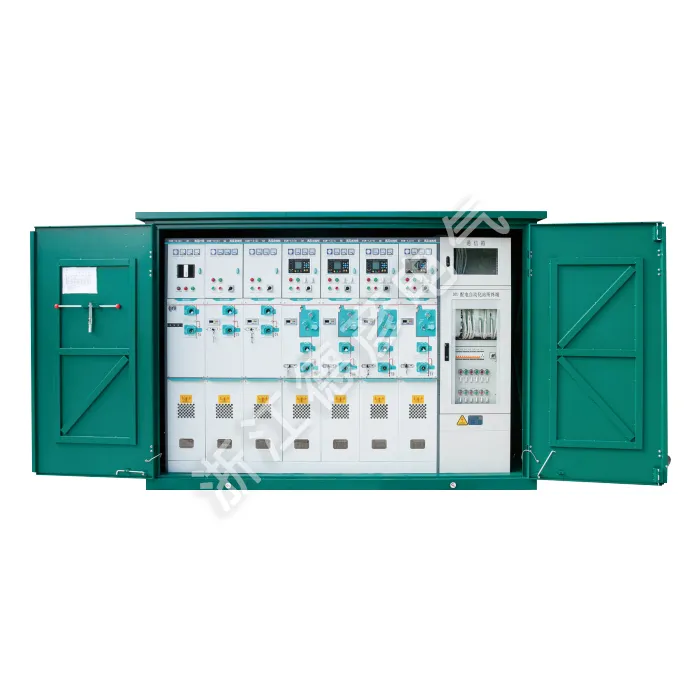

High Voltage Cable Branch Box (Outdoor Switching Station)
