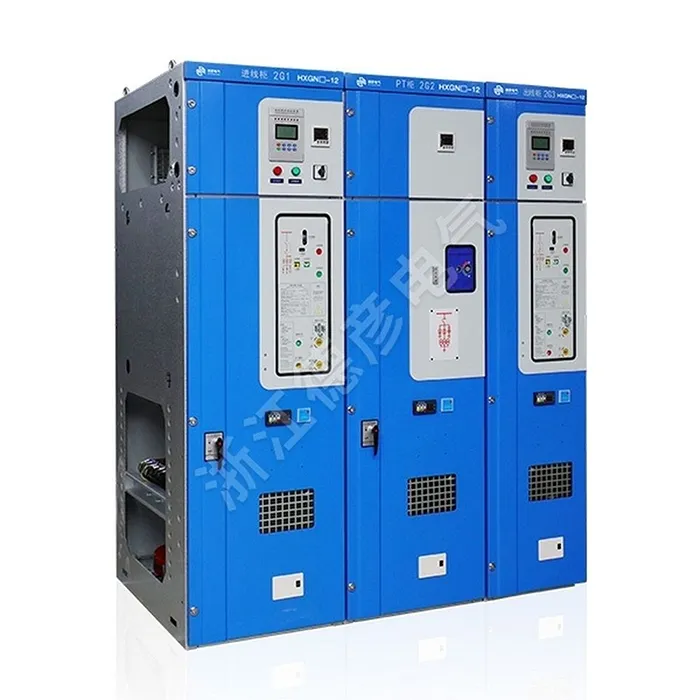

Luftisoleret kompakt koblingsudstyr

Deyan Electric er en professionel industriel elektrisk leverandør med integreret R&D, produktion og service. Kernekoblingskomponenten i det AIR-isolerede kompakte koblingsudstyr anvender typisk en yderst pålidelig SF6-gas- eller vakuum-belastningsafbryder, som giver en stærk belastning-strøm-omskiftningsydelse og pålidelig kortslutningskapacitet. Indkapslingen til det AIR-isolerede kompakte koblingsudstyr er konstrueret af højkvalitets stålplader, dannet ved hjælp af computerstyrede (CNC) processer, hvilket sikrer robust mekanisk styrke og korrosionsbestandighed. En vigtig designfunktion er dens exceptionelle kompakthed. Gennem et optimeret tredimensionelt layout integrerer det flere funktionelle rum – inklusive samleskinnen, kontakten, kablet og instrument-/betjeningsmekanismens kamre – inden for et minimalt rumligt fodaftryk. Disse rum er adskilt af solide jordede metalskillevægge, en kritisk sikkerhedsfunktion, der sikrer driftsintegritet og forhindrer spredning af interne fejl.

Send forespørgsel

Produkt beskrivelse

Det AIR-isolerede Compact Switchgear Compact Switchgear, udviklet af vores virksomhed som svar på strømbrugeres krav om pålidelighed, sikkerhed og kompakthed i elektrisk udstyr, har luftisolering, kompakt design, fulde intellektuelle ejendomsrettigheder og omfattende typetest. Velegnet til 10kV/7,2kV elektriske systemer i offentlige bygninger, kommercielle boligstrukturer, industri- og mineproduktionssektorer. Det AIR-isolerede kompakte koblingsudstyr er også ideelt til højspændingsmotordrevet komplet mekanisk udstyr, der kræver kompakte løsninger.

Produktparameter ( Specifikation )

Serienummer	Projekt	Enhed	Belastningskoblingsskab	Kombinations elskab	Strømafbryderskab
01	Nominel spænding	kv	12	12	12
02	Nominel frekvens	HZ	50/60	50/60	50/60
03	Nominel strøm	A
04	Hovedbus	A	630	630	630
05	Afdelingens hovedbus	A	630	125 (afhængig af sikringens mærkestrøm)	630
06	Nominel isoleringsniveau	kV
07	Strømfrekvens modstår spænding (fase-til-fase og fase-til-jord)	Kv	42	42	42
08	Strømfrekvens modstår spænding (mellem pauser)	Kv	48	48	48
09	Strømfrekvens modstår spænding (kontrol- og hjælpekredsløb)	Kv	2	2	2
10	Lynimpuls modstår spænding (fase-til-fase og fase-til-jord)	Kv	75	75	75
11	Lynimpuls modstår spænding (mellem porte)	Kv	85	85	85
12	Nominel korttidsmodstandsstrøm (r.m.s)	kA
13	Hovedkredsløb	kA	20/3S	-	25/2S
14	Jordingskredsløb	kA	20/2S	-	25/2S
15	Nominel spidsmodstandsstrøm (peak)	kA	50	80	63
16	Nominel kortslutnings lukkestrøm (peak)	kA	50
17	Nominel kortslutningsbrudstrøm	kA	-	31.5	25
18	Nominel overførselsstrøm	kA	-	1700	-
19	Nominel aktiv belastningsbrudstrøm	A	630	-	-
20	Nominel brudstrøm med lukket sløjfe	A	630	-	630
21	Nominel kabelopladning og brudstrøm	A	10	-	15
22	Beskyttelsesvurdering	Anden	IP3X	IP3X	IP3X
23	Mekanisk liv
24	Belastningskontakt		5000	5000	10000
25	Jordingskontakt		2000	2000	2000

Produktfunktion og applikation

1. Kompakt og pladsbesparende design

2. Brug af luft som det primære isoleringsmedium

3. Omkostningseffektivitet og økonomisk fordel

4. Forbedret sikkerhed med robuste låsesystemer

5. Høj pålidelighed og nem vedligeholdelse

Ansøgningssteder

◇ Kompakte sekundære understationer

◇ Små industri- og minevirksomheder

◇ Vindkraftværker

◇ Hoteller, indkøbscentre, kontorbygninger, kommercielle centre mv.

◇ C- Belastningsafbryderenhed

◇ D-Direct kabeltilslutningsenhed

◇ De-Direct kabeltilslutningsenhed med jordingskontakt

◇ F- Indlæs afbryder-sikring kombinationsenhed

◇ V- Vakuumafbryderenhed

Air-Insulated Compact Switchgear
