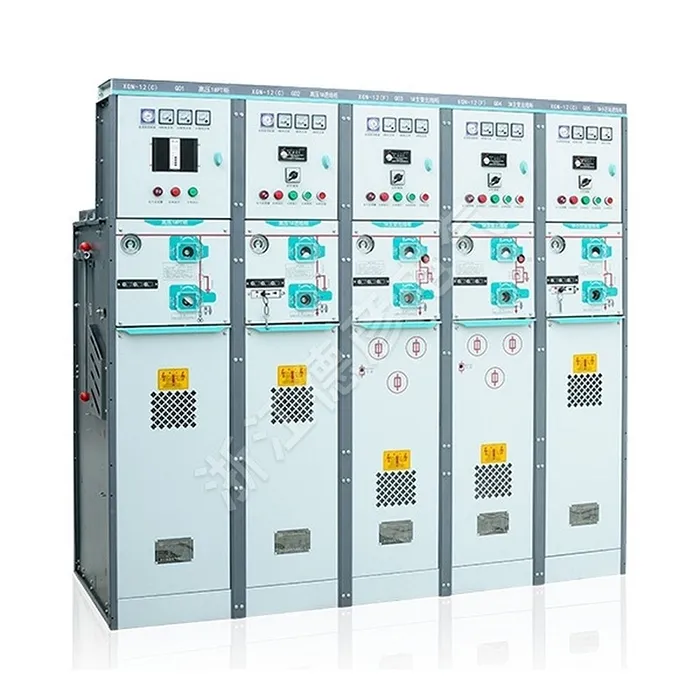

Metalindkapslet gasisoleret ringhovedenhed

Deyan Electric er en professionel industriel elektrisk leverandør med integreret R&D, produktion og service. Den metalindkapslede gasisolerede ringhovedenhed er et kompakt, fast type, metallukket koblingsudstyr, der bruger SF6-gas til overlegen isolering og lysbueslukning. Den mentalt lukkede gasisolerede ringhovedenhed er designet til pålidelig strømfordeling i 10-12kV sekundære netværk. Dens forseglede, vedligeholdelsesfrie design sikrer sikkerhed og stabilitet, hvilket gør den ideel til bynet, industriområder og andre pladsbevidste applikationer, der kræver høj ydeevne og miljømæssig modstand.

Send forespørgsel

Produkt beskrivelse

Den metalindkapslede gasisolerede ringhovedenhed er et SF6 gasisoleret, metallukket koblingsanlæg med fælles samleskinne. Den mentalt lukkede gasisolerede ringhovedenhed kan konfigureres med moduler, herunder belastningsafbryderenheder, belastningsafbryder-sikringskombinationsenheder, vakuumafbryderenheder og samleskinnetilførselsenheder. Ved at anvende en række avancerede teknologier og materialer leverer den enestående elektrisk og mekanisk ydeevne med minimal miljø- og klimapåvirkning. Kompakt i størrelse. Den mentalt lukkede gasisolerede ringhovedenhed tilbyder nem installation, bekvem betjening, vedligeholdelsesfri drift og fleksible konfigurationsmuligheder. Dens klare, intuitive design sikrer enkel og ligetil betjening. Med høj feeder ledningskapacitet, kan den rumme forskellige ledningssystemer.

Produktparameter ( Specifikation )

Projekt		Modul C	Modul F	Modul V		Modul CB
		Belastningskontakt	Kombination af elektrisk udstyr	Vakuumkontakt	Isolations-/jordingskontakt	Vakuum afbryder	Isolations-/jordingskontakt
Nominel spænding	KV	12	12	12	12	12	12
Nominel frekvens	Hz	50	50	50	50	50	50
Strømfrekvens modstår spænding (fase-til-fase/fase-til-jord)	kV	42/48	42/48	42/48	42/48	42/48	42/48
Lynimpuls modstår spænding	KV	75/85	75/85	75/85	75/85	75/85	75/85
Nominel strøm	A	630	optage	630		1250/630
Nominel brudstrøm med lukket sløjfe	A	630
Nominel kabelopladning og brudstrøm	A	135/135
Nominel kortslutningslukkestrøm (peak)		50	80
Nominel spidsmodstandsstrøm	kA	50
Vurderet korttidsmodstandsstrøm	kA/3s	20
Nominel kortslutningsbrudstrøm	kA		31..5	20
Nominel overførselsstrøm	A		1750
Maksimal strømværdi for sikring	A		125
Løkkemodstand	Ω	≤300	≤600
Mekanisk liv	anden	5000	3000	5000	2000	5000	5000

Produktfunktion og applikation

Avanceret gasisolering

Fuldt forseglet kabinet

Kompakt og pladsbesparende

Forbedret sikkerhed

Forlænget levetid og pålidelighed

Ansøgningssteder

◇ Kompakte sekundære understationer

◇ Små industri- og minevirksomheder

◇ Vindkraftværker

◇ Hoteller, indkøbscentre, kontorbygninger, kommercielle centre mv.

◇ C- Belastningsafbryderenhed

◇ D-Direct kabeltilslutningsenhed

◇ De-Direct kabeltilslutningsenhed med jordingskontakt

◇ F- Indlæs afbryder-sikring kombinationsenhed

◇ V- Vakuumafbryderenhed
