Ring Hovedenhedskoblingsudstyr

Deyan Electric er en professionel industriel elektrisk leverandør med integreret R&D, produktion og service. Ring Main Unit switchgear er en kompakt, forseglet sekundær distributionsenhed til mellemspændingsnetværk. Det sikrer pålidelig strømforsyning ved at muliggøre effektiv belastningsskift og fejlisolering i en "ring"-konfiguration, hvilket minimerer udfald. Dens nøglefunktioner omfatter modulært design, SF6- eller vakuumisolering og øget sikkerhed til bymæssige og industrielle applikationer.

Send forespørgsel

Produkt beskrivelse

Ring hovedenhedens omskifterproduktintroduktion tilbyder 10 standardkonfigurationsmuligheder, der opfylder applikationskravene for de fleste 36–40,5 kV distributionsnetværk. Som et kompakt koblingsudstyr muliggør XGN-40.5 stort set enhver kombination af udvalgte funktionelle enheder.

Ringhovedenhedens koblingsudstyr har interfaces og brugergrænseflader, der leverer en komplet koblingsløsning til 36–40,5 kV sekundære distributionsnetværk.

Dets gaskammer i rustfrit stål er fyldt med SF6-gas, der fuldstændigt forsegler alle strømførende dele og afbrydere fra det ydre miljø. Dette fuldt forseglede system beskytter interne kontakter og alle strømførende dele mod eksterne miljøændringer, hvilket sikrer høj pålidelighed, personalesikkerhed og praktisk talt vedligeholdelsesfri drift.

Produktparameter ( Specifikation )

● Vakuumkoblingsudstyrs vigtigste tekniske parametre

Navn	Enhed	numerisk værdi
Nominel spænding	kV	40.5
Nominel strøm	A	1250 1600 2000
Nominel frekvens	Hz	50
Vurderet korttidsmodstandsstrøm	KA	20 25 31,5
Nominel spidsmodstandsstrøm	KA	50 63 80
Nominel strømfrekvens modstår spænding	KV	95/1 min
Nominel lynimpuls modstår spænding	KV	185
Nominel kortslutningsvarighed	S	4
Beskyttelsesvurdering		IP3X

● Tekniske parametre for vakuumafbrydernøgle

Navn	Enhed	numerisk værdi
Nominel spænding	KV	40.5
Nominel frekvens	HZ	50
Nominel strømfrekvens modstår spænding	KV	95/1 min
Nominel lynimpuls modstår spænding	KV	185
Nominel strøm	A	1250 1600 2000
Vurderet korttidsmodstandsstrøm	KA	20 25 31,5
Nominel korttidsbrudstrøm	KA	20 25 31,5
Nominel spidsmodstandsstrøm	KA	50 63 80
Nominel kortslutningsvarighed	ms	4
Åbningstid	ms	30 ≤ t≤ 60
Lukketid	s	50 ≤ t≤ 100
Nominelle kortslutningsbrudstrømcyklusser	Anden	20
Mekanisk liv	Anden	10000
Beskyttelsesvurdering		IP43

Produktfunktion og applikation

Maksimal sikkerhed og personalebeskyttelse

Uovertruffen pålidelighed og miljømæssig modstand

Kompakt & pladsbesparende design

Operationel fleksibilitet og fremtidssikring

Ansøgningssteder

◇ Kompakte sekundære understationer

◇ Små industri- og minevirksomheder

◇ Vindkraftværker

◇ Hoteller, indkøbscentre, kontorbygninger, kommercielle centre mv.

◇ C- Belastningsafbryderenhed

◇ D- Direkte kabelforbindelsesenhed

◇ De-Direct kabeltilslutningsenhed med jordingskontakt

◇ F- Indlæs afbryder-sikring kombinationsenhed

◇ V- Vakuumafbryderenhed

Produktionsdetaljer

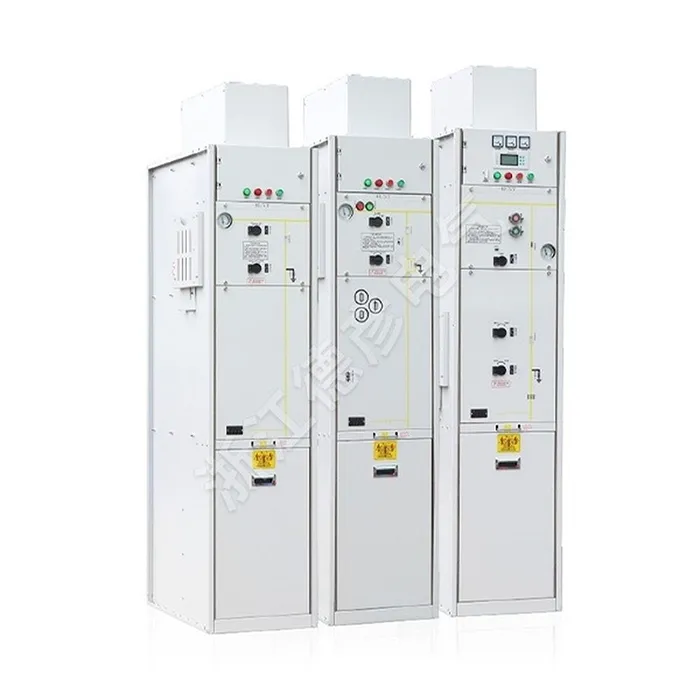

Ring Main Unit Switchgear
