Hvad gør AC metallukket ringhovedafbryderanlæg pålideligt til moderne strømdistribution?

AC metal-kapslet ring hovedafbryderudstyrer en kompakt mellemspændingsdistributionsløsning designet til at forbedre strømkontinuitet, driftssikkerhed, fejlisolering og installationseffektivitet. Ved at kombinere koblings-, beskyttelses-, isolations- og jordingsfunktioner inde i et metalkabinet er dette udstyr særligt velegnet til bydistributionsnetværk, industrianlæg, kommercielle bygninger, infrastrukturprojekter og vedvarende energiapplikationer. Denne vejledning forklarer dens struktur, driftsprincip, vigtige tekniske parametre, sikkerhedsfunktioner, applikationsscenarier og praktiske overvejelser for at vælge den rigtige konfiguration.

Indholdsfortegnelse

• 1. Forståelse af AC Metal-omsluttet Ring Hovedafbryderudstyr
• 2. Hvorfor er det vigtigt i mellemspændingsdistribution?
• 3. Hvordan er koblingsudstyret opbygget?
  • Skifte- og beskyttelseskomponenter
  • Kabel- og tilslutningsrum
  • Metalkabinet og sikkerhedsdesign
• 4. Hvordan fungerer et ringhovedsystem?
• 5. Hvilke tekniske parametre betyder mest?
• 6. Vigtigste fordele for strømdistributionsprojekter
• 7. Hvor er det almindeligt brugt?
• 8. Hvad skal købere tjekke, før de bestiller?
• 9. Overvejelser om installation, drift og vedligeholdelse
• 10. Luftisolerede og gasisolerede konfigurationer
• 11. Ofte stillede spørgsmål
• 12. Konklusion

1. Forståelse af AC Metal-omsluttet Ring Hovedafbryderudstyr

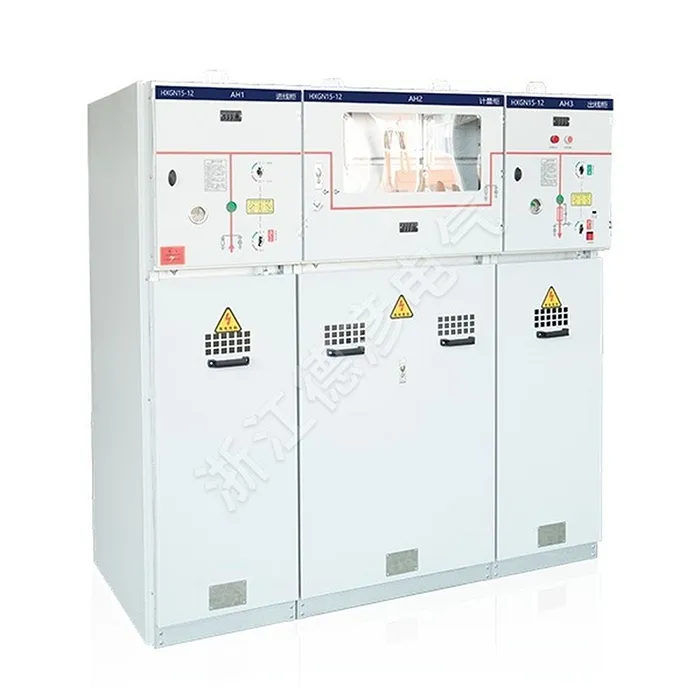

AC metalindkapslet ringhovedafbryderudstyr er en mellemspændings elektrisk distributionsenhed designet til at modtage, distribuere, skifte, isolere og beskytte elektrisk strøm inden for et ring- eller radialt distributionsnetværk. Det placerer det relevante koblings- og beskyttelsesudstyr inde i et jordet metalkabinet, hvilket skaber en kompakt og organiseret løsning til mellemspændingsapplikationer.

I henhold til IEC 62271-200 dækker AC metalindkapslede koblings- og kontroludstyr udstyr med nominelle spændinger over 1 kV og op til og med 52 kV. Ringhovedenheder er en praktisk form for dette udstyr og er bredt forbundet med mellemspændingskabeldistributionssystemer.

Udtrykket "ringledning" beskriver netværksarrangementet snarere end blot selve kabinettet. I et typisk ringnetværk kan strøm nå et distributionspunkt fra to retninger. Hvis en kabelsektion udvikler en fejl, kan den berørte sektion isoleres, mens det resterende netværk fortsætter med at modtage strøm gennem den alternative rute.

For projektejere adresserer denne arkitektur en af ​​de vigtigste distributionsudfordringer: opretholdelse af elektrisk service, samtidig med at udstyrsstørrelse, driftskompleksitet og sikkerhedsrisici kontrolleres.

2. Hvorfor er det vigtigt i mellemspændingsdistribution?

Moderne strømnetværk skal håndtere stigende belastninger og samtidig opretholde pålidelig service. Industrianlæg, kommercielle komplekser, hospitaler, transportfaciliteter, datacentre og vedvarende energiinstallationer kan ikke altid tolerere længerevarende strømafbrydelser.

Et korrekt konstrueret ringhovedsystem giver flere fordele:

• Forsyningskontinuitet:En ringkonfiguration kan give en alternativ strømvej efter en isoleret fejl.
• Fejlisolation:Operatører kan afbryde den berørte sektion uden unødigt at lukke hele distributionsnettet ned.
• Kompakt installation:Integreret koblingsudstyr reducerer fodaftrykket sammenlignet med nogle konventionelle arrangementer.
• Driftssikkerhed:Metalindkapslinger, jordingsarrangementer, aflåsninger og positionsindikering hjælper med at reducere operationelle risici.
• Fleksibel konfiguration:Forskellige kombinationer af belastningsafbrydere, afbrydere, sikringer, strømtransformatorer, spændingstransformatorer og jordafbrydere kan designes i henhold til projektets krav.

Disse egenskaber gør ringhovedkoblingsanlæg særligt værdifulde, hvor pladsen er begrænset, og kontinuitet i elektrisk service er en stor designprioritet.

3. Hvordan er koblingsudstyret opbygget?

Selvom konfigurationer varierer afhængigt af producent og spændingsklasse, integrerer en typisk AC metalindkapslet ringhovedafbrydersamling flere funktionelle sektioner. At forstå disse sektioner hjælper købere med at evaluere tekniske forslag mere nøjagtigt.

Skifte- og beskyttelseskomponenter

Koblingssektionen kan indeholde belastningsafbrydere, vakuumafbrydere, sikrings-afbryderkombinationer, afbrydere og jordafbrydere. Det passende arrangement afhænger af, om udstyret primært er beregnet til feeder-omkobling, transformerbeskyttelse, fejlafbrydelse eller en kombination af disse funktioner.

En belastningsafbryder er generelt beregnet til at skifte normal belastningsstrøm, mens en afbryder giver mere omfattende fejlafbrydelsesevne. Hvor der anvendes sikringer, kan afbryder-sikringskombinationen give transformer- og feederbeskyttelse inden for et passende anvendelsesområde.

Af denne grund bør købere aldrig vurdere skabet blot ud fra dets nominelle strøm. Den komplette beskyttelsesfilosofi skal svare til transformer, feeder, kabel og upstream/downstream beskyttelsessystem.

Kabel- og tilslutningsrum

Kabelrummet danner grænsefladen mellem koblingsudstyret og det eksterne mellemspændingsnetværk. Afhængigt af designet kan den indeholde kabelafslutninger, jordafbrydere, strømtransformatorer, spændingstransformatorer, overspændingsbeskyttelseskomponenter eller andet tilbehør.

Korrekt kabelkompatibilitet er afgørende. Den nødvendige kabelstørrelse, termineringstype, isoleringsniveau, faseafstand og installationsmetode skal bekræftes før udstyrsproduktion.

Metalkabinet og sikkerhedsdesign

Metalkabinettet adskiller spændingsførende komponenter fra det omgivende miljø og skaber en defineret mekanisk struktur for det interne udstyr. Korrekt opdeling kan også være med til at begrænse konsekvenserne af interne fejl.

Sammenlåsende mekanismer er en anden vigtig funktion. Mekaniske eller elektriske aflåsninger kan hjælpe med at forhindre usikre driftssekvenser, såsom at lukke en jordingskontakt, mens et strømførende kredsløb forbliver tilsluttet.

For installationer med højere risiko bør intern lysbueklassificering og trykaflastningsarrangementer betragtes som en del af det overordnede sikkerhedsdesign. Nogle kommercielt tilgængelige RMU-systemer specificerer intern lysbueydelse i henhold til definerede testbetingelser, hvilket viser, hvorfor den nøjagtige klassificering bør verificeres i stedet for at antages.

4. Hvordan fungerer et ringhovedsystem?

Det grundlæggende driftsprincip er ligetil. Flere distributionspunkter er forbundet gennem et sløjfet mellemspændingsnet. Hver ringhovedenhed styrer en sektion af netværket og kan give forbindelse til en transformer eller nedstrøms belastning.

Under normal drift kan netværket fungere med et defineret åbent punkt eller en anden værktøjsgodkendt konfiguration. Hvis der opstår en kabelfejl, kan operatører eller et automatisk beskyttelsessystem identificere og isolere den berørte sektion. De sunde dele af netværket kan så forblive strømførende fra den tilgængelige forsyningsvej.

Dette arrangement betyder ikke, at hver ring automatisk giver uafbrudt strøm. Den faktiske kontinuitet afhænger af netværksdesign, beskyttelseskoordinering, koblingsprocedurer, automatisering, redundans og forsyningsdriftskrav.

Af denne grund er kvaliteten af ​​den samlede distributionsordning lige så vigtig som selve koblingsanlægget.

5. Hvilke tekniske parametre betyder mest?

At vælge udstyr udelukkende baseret på spænding og strøm kan skabe alvorlige projektproblemer. En komplet teknisk specifikation bør tage hensyn til elektriske, mekaniske, miljømæssige og sikkerhedsparametre.

IEC 62271-200 er særligt relevant, fordi den fastlægger krav til AC metalindkapslede koblings- og kontroludstyr inden for dets specificerede spændingsområde. Andre standarder kan gælde for individuelle komponenter, herunder højspændingsafbrydere, afbrydere, afbryder-sikringskombinationer, afbrydere og jordafbrydere.

6. Vigtigste fordele for strømdistributionsprojekter

Kompakt fodaftryk

Ringhovedkoblingsanlæg er konstrueret til at kombinere flere distributionsfunktioner i et relativt kompakt arrangement. Dette er især nyttigt i bystationer, kommercielle bygninger, industrianlæg og infrastrukturprojekter, hvor gulvpladsen er dyr.

Forbedret operationel fleksibilitet

Flere koblingsfunktioner giver operatører mulighed for at isolere udvalgte feedere, transformere eller kabelsektioner i henhold til netværkets driftsplan. Dette kan forenkle vedligeholdelses- og fejlhåndteringsprocedurer.

Forbedret personalebeskyttelse

Metalindkapslinger, jordforbindelsessystemer, aflåsninger, opdeling af rum og passende lysbueydelsesklassifikationer kan skabe flere beskyttelseslag. Disse funktioner skal dog verificeres i forhold til den faktiske produkttestdokumentation.

Reduceret distributionskompleksitet

En korrekt konfigureret RMU kan integrere feeder switching og transformer beskyttelse i en standardiseret pakke. Dette kan forenkle konstruktion, transport, installation og idriftsættelse sammenlignet med at samle flere separate komponenter.

Velegnet til moderne infrastruktur

Den samme grundlæggende arkitektur kan understøtte konventionel forsyningsdistribution såvel som industrielle, kommercielle, vedvarende energi-, transport- og andre mellemspændingsapplikationer.

7. Hvor er det almindeligt brugt?

AC metal-kapslet ring hovedafbryderudstyr er velegnet til en bred vifte af mellemspændingsdistributionsmiljøer.

• Bystrømsfordeling:Kompakte transformerstationer og underjordiske kabelnet.
• Industrielle faciliteter:Fabrikker, forarbejdningsanlæg, lagre og produktionssteder.
• Kommercielle bygninger:Indkøbscentre, kontorkomplekser, hoteller og store kommercielle udviklinger.
• Offentlig infrastruktur:Lufthavne, jernbaneanlæg, hospitaler, tunneler og kommunale projekter.
• Vedvarende energi:Sol- og vindenergiopsamlings- og distributionssystemer.
• Boligudvikling:Mellemspændingsdistribution til store samfund og boligprojekter.
• Transformatorstationer:Indgående og udgående feederstyring og transformerbeskyttelse.

Kommercielle og industrielle projekter prioriterer ofte kompakte dimensioner, pålidelig kobling, ligetil vedligeholdelse og klar beskyttelseskoordinering. Vedvarende energiprojekter kan lægge yderligere vægt på fjernbetjening, miljøresistens, overvågning og automatisering.

8. Hvad skal købere tjekke, før de bestiller?

At købe mellemspændingsanlæg er en teknisk beslutning snarere end blot en prissammenligning. Inden du afgiver en ordre, bør projektingeniører og indkøbsteams udarbejde en detaljeret teknisk tidsplan.

1. Bekræft systemspændingen.Bekræft nominelle og maksimale driftsspændingskrav.
2. Beregn belastningsstrømmen.Vælg ikke kun mærkestrøm fra transformerens typeskilt uden at tage hensyn til de faktiske driftsforhold.
3. Bestem kortslutningsniveauet.Koblingsudstyrets korttids- og spidsmodstandsværdier bør svare til beregningen af ​​netværksfejl.
4. Definer beskyttelsesmetoden.Bestem, om projektet har brug for belastningsafbrydere, vakuumafbrydere, sikringer eller en kombination.
5. Tjek kabelkravene.Kabeltype, afslutning, lederstørrelse og tilgængelig installationsplads skal bekræftes.
6. Gennemgå krav til sammenlåsning.Bekræft den nødvendige driftssekvens og sikkerhedslogik.
7. Bekræft miljøforhold.Overvej temperatur, højde, fugtighed, forureningsniveau, seismiske forhold og installationsmiljø.
8. Anmod om testdokumentation.Bed om relevante typeprøvningsrapporter, rutineprøvningsregistre, certifikater, tegninger og tekniske datablade.
9. Tjek vedligeholdelsesadgang.Sørg for, at operatører sikkert kan inspicere, betjene, teste og vedligeholde udstyret.
10. Vurder fremtidig udvidelse.Hvis yderligere foderautomater kan være påkrævet, diskutere modularitet og ledig kapacitet før fremstilling.

En klar teknisk specifikation i starten af ​​projektet kan reducere tilbudsmisforståelser, redesignarbejde, leveringsforsinkelser og idriftsættelsesproblemer markant.

9. Overvejelser om installation, drift og vedligeholdelse

Selv veldesignede koblingsanlæg kræver korrekt installation og betjening. Installationen skal følge producentens godkendte tegninger og de gældende elektriske forskrifter. Kabeltermineringskvalitet er især vigtig, fordi dårlig terminering kan skabe lokal elektrisk stress, overophedning eller isolationsfejl.

Før spænding skal projekthold verificere mekanisk drift, elektriske aflåsninger, jordforbindelse, kabelforbindelser, beskyttelsesindstillinger, hjælpekredsløb, indikationssystemer og andre relevante funktioner.

Rutinemæssig vedligeholdelse bør være baseret på producentens instruktioner og det faktiske driftsmiljø. Inspektionsintervaller kan kræve justering for stærkt forurenede steder, høj luftfugtighed, hyppige skift eller krævende industrielle forhold.

For intelligente distributionssystemer kan valgfri overvågning og fjernbetjeningsfunktioner også overvejes. Disse funktioner kan forbedre den operationelle synlighed og understøtte hurtigere reaktion på unormale forhold, når de er korrekt integreret med webstedets kontrolarkitektur.

10. Luftisolerede og gasisolerede konfigurationer

Ringhovedkoblingsanlæg kan designes omkring forskellige isoleringsteknologier. Luftisolerede konfigurationer bruger luft som det primære isoleringsmedium, mens gasisolerede designs placerer kritiske komponenter i et lukket isolerende miljø. Solidisolerede løsninger er også tilgængelige i nogle produktserier.

Den bedste konfiguration afhænger af projektmiljøet snarere end en universel "bedste" teknologi. Købere bør vurdere plads, vedligeholdelsesfilosofi, miljøkrav, livscyklusovervejelser, lokale regler og producentens tilgængelige testbevis.

11. Ofte stillede spørgsmål

Hvad er AC metal-kapslet ring hovedafbryderudstyr?

Det er en mellemspændingskoblingsenhed indesluttet i et metalhus og designet primært til kobling, isolering, beskyttelse og distribution inden for ring- eller radiale strømnetværk.

Hvilket spændingsområde er almindeligvis forbundet med ringhovedafbryderanlæg?

Mange kommercielle RMU-produkter er designet til mellemspændingsnetværk såsom 11 kV, 12 kV eller 24 kV systemer, mens andre konfigurationer kan dække yderligere spændingsklasser. Den korrekte vurdering skal altid matches til projektets netværk.

Forhindrer en ringhovedenhed strømafbrydelser?

Intet udstyr kan eliminere enhver fejl. Et ringarrangement kan imidlertid forbedre forsyningskontinuiteten ved at tillade en defekt sektion at blive isoleret, mens sunde sektioner kan forblive strømførende gennem en alternativ forsyningsvej.

Hvad er forskellen mellem en belastningsafbryder og en afbryder?

En belastningsafbryder er primært beregnet til at skifte normal belastningsstrøm inden for dens specificerede kapacitet. En afbryder er designet til at afbryde fejlstrømme samt udføre normale koblingsopgaver inden for dens nominelle ydeevne. Beskyttelsesskemaet bør afgøre, hvilken enhed der er passende.

Hvorfor er IEC 62271-200 vigtig?

IEC 62271-200 specificerer krav til AC metalindkapslede koblings- og kontroludstyr til mærkespændinger over 1 kV og op til og med 52 kV. Det giver en vigtig reference til evaluering af konstruktion, testning og ydeevne af anvendeligt udstyr.

Kan ringhovedafbryderen bruges udendørs?

Ja, udendørsversioner kan designes med passende kabinetbeskyttelse og miljøbestandighed. Udendørs installation kræver dog specifik overvejelse af fugt, temperatur, støv, korrosion, soleksponering og stedets forhold.

Hvilke dokumenter skal en køber anmode om fra producenten?

Afhængigt af projektet kan nyttig dokumentation omfatte et teknisk datablad, enkeltlinjediagram, generel arrangementstegning, ledningsdiagram, typetestdokumentation, rutinetestregistreringer, installationsmanual, betjeningsvejledning og relevante certifikater.

Hvordan kan det korrekte ringhovedafbryderanlæg vælges?

Start med netværksspænding, kontinuerlig strøm, fejlniveau, beskyttelsesfilosofi, kabelkonfiguration, isoleringskrav, miljøforhold, installationsplads, sikkerhedskrav og gældende standarder. Disse parametre bør derefter matches med producentens testede produktkonfiguration.

12. Konklusion

AC metalindkapslede ring hovedafbryderudstyr spiller en vigtig rolle i moderne mellemspændingsdistribution, fordi det kombinerer kompakt konstruktion, kontrolleret kobling, fejlisolering, jordforbindelse og beskyttelsesfunktioner i en integreret samling. Dens værdi er især tydelig i netværk, hvor kontinuitet i forsyningen, begrænset installationsplads, driftssikkerhed og forenklet distributionsarkitektur er vigtige.

For ingeniører og indkøbsteams er den mest pålidelige tilgang at vælge udstyr i henhold til det komplette elektriske system i stedet for at fokusere på én specifikation såsom nominel strøm eller kabinetstørrelse. Spændingsniveau, fejlstrøm, isolationskoordinering, beskyttelsesstrategi, miljøforhold, intern lysbueydelse, kabelarrangement, sammenlåsning, test og fremtidig udvidelse bør alt sammen overvejes.

Zhejiang Deyan Electric Co.,Ltd.kan understøtte mellemspændingsstrømfordelingsprojekter med professionelt konfigureret elektrisk udstyr og projektorienterede tekniske løsninger. Uanset om kravet involverer bydistribution, industriel strømforsyning, kommerciel infrastruktur eller vedvarende energiapplikationer, er valg af en korrekt afstemt koblingskonfiguration grundlaget for sikker og pålidelig drift.

Har du brug for en passende AC metalkapslet hovedafbryderløsning til dit projekt?Del dit spændingsniveau, mærkestrøm, kortslutningskrav, installationsmiljø og netværkskonfiguration medZhejiang Deyan Electric Co.,Ltd.at diskutere den passende tekniske løsning. For produktspecifikationer, projektrådgivning og tilpassede krav,kontakt osog lad vores team hjælpe dig med at bygge et pålideligt mellemspændingsdistributionssystem.
