Hvilken spændingsniveau-ringhovedenhed skal vælges til distributions-EPC-projekter?

I forskellige distributions-EPC-generelle entreprenørprojekter fungerer Ring Main Unit (RMU) som kernehøjspændingskomponenten i pakketransformatorstationer og understationer af bokstype. Valget af dets spændingsniveau bestemmer direkte stabiliteten, overensstemmelsen og projektomkostningerne for hele strømdistributionsløsningen, og det er også et centralt teknisk problem for EPC indkøbsingeniører i det indledende designstadium. Mange EPC hovedentreprenører rejser et spørgsmål på det tidlige forespørgselsstadium: Hvilken ringhovedenhed på spændingsniveau skal vælges til distribution EPC-projekter?

Beliggende i Yueqing, Zhejiang,Zhejiang Deyan Electric Co., Ltd.har specialiseret sig i forskning og udvikling og fremstilling af mellemspændingsforsyningsudstyr. Vi leverer IEC-kompatible SF6 gasisolerede og miljøvenlige solidt isolerede ringhovedenheder, pakkebokstransformatorstationer i europæisk stil, præfabrikerede understationer af kabinetypen og et komplet udvalg af strømdistributionsudstyr. Vi har længe tjent globale EPC-generelle kontraktkunder og leverer tilpassede RMU-udvælgelsesløsninger til forskellige distributionsprojekter.

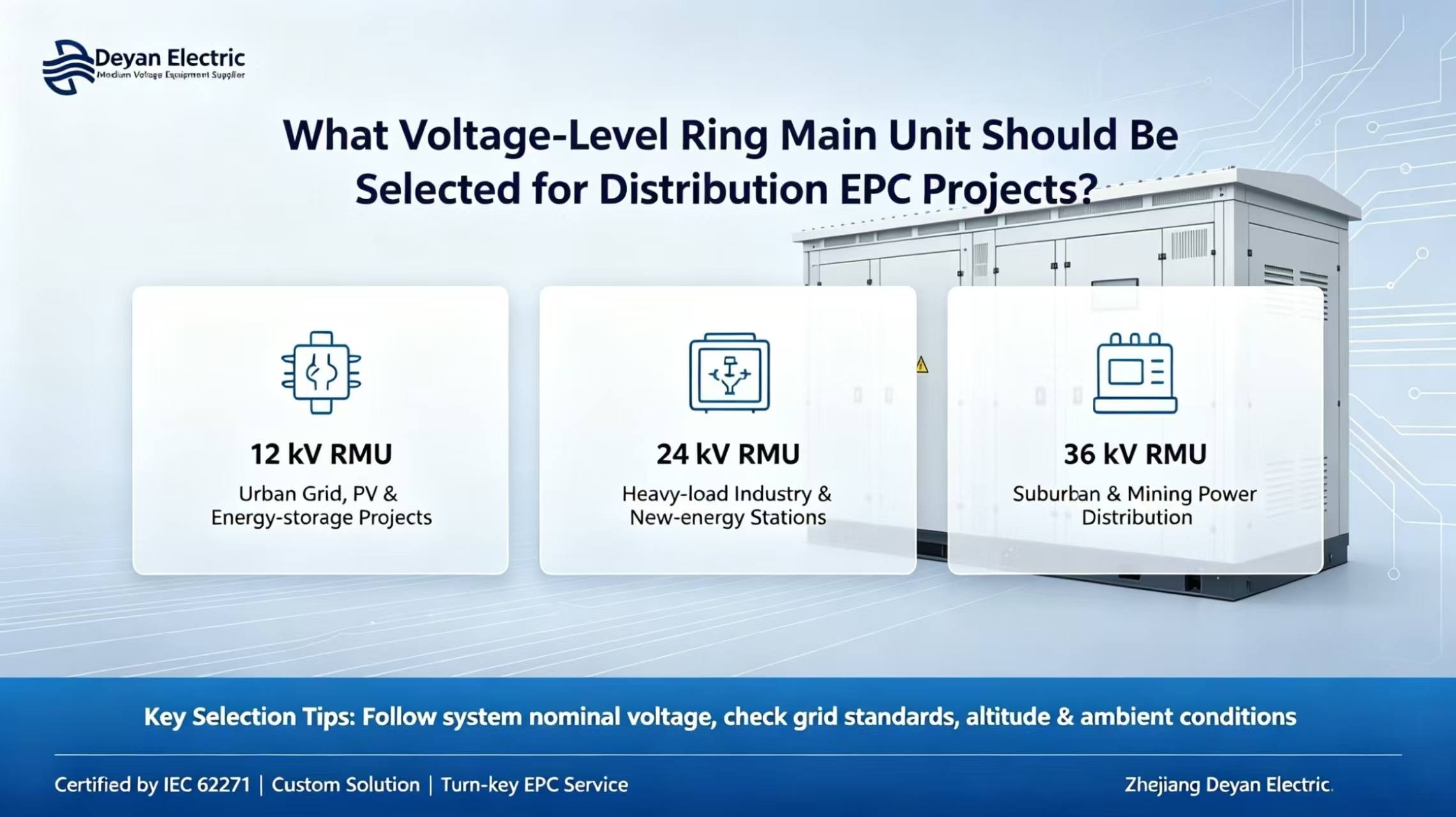

Reference for Mainstream Ring-Main-Unit spændingsniveauvalg i distributions-EPC-projekter

12 kV (10 kV system)

12 kV-ringhovedenheden er den almindelige model, der er bredt anvendt i globale distributions-EPC-projekter. Det anvendes i vid udstrækning i renovering af bydistributionsnetværk, energidistribution i industriparker, PV- og energilagringsnetforbindelser og små til mellemstore pakketransformerstationer. Med høj modularitet og kontrollerbare omkostninger passer denne RMU til de fleste konventionelle ringstrømforsyningsarkitekturer med kortslutningsmodstandsdygtige strømmuligheder på 20 kA / 25 kA. Det er også den hyppigst forespurgte specifikation for EPC-projekter.

24 kV

24 kV-ringhovedenheder bruges mest til industrizoner med større belastninger og længere kraftoverførselsafstande, samt nye energiopsamlingsstationer. Sammenlignet med 12 kV-løsningen reducerer den linjetab og sænker investeringer på kabeltværsnit, hvilket gør den velegnet til EPC-entreprenørprojekter med stor kapacitet. Det kræver højere udstyrsisoleringskvaliteter og forstærket kabinetkonstruktion, og dets samlede omkostninger er højere end for en 12 kV-ringhovedenhed.

36 kV (33 kV system)

36 kV-ringhovedenheder er indsat til langdistancedistributionsnetværk i forstæder, store mineområder og langdistancestrømforsynings-EPC-værker. De falder ind under mellem-højspændingsfordelingskategorien og bruges generelt sammen med pakketransformerstationer med stor kapacitet og stiller højere krav til isolering, intern lysbuebeskyttelse og fabriksgodkendelsestest (FAT).

Kerneudvælgelsesprincip:Ringhovedenhedens nominelle spænding skal bestemmes i henhold til projektets nominelle systemspænding, snarere end blot baseret på transformerkapacitet. EPC-klienter skal først bekræfte lokale netstandarder, systemkortslutningsparametre, projekthøjde, omgivende temperatur og luftfugtighedsforhold, før ringhovedenhedens nominelle spænding færdiggøres.

Yderligere overvejelser for EPC-projektets udstyrsvalg

Ud over spændingsniveauet skal EPC hovedentreprenører også være opmærksomme på produktstandarder, miljøtilpasningsevne og komplet leveringsevne ved køb af ringhovedenheder:

Certificeringskrav:Produkter skal overholde IEC 62271-seriens internationale standarder. Fuldstændige sæt typeprøvningsrapporter og CE-certifikater skal være tilgængelige for at understøtte projekttegningsgennemgang og fabriksgodkendelsestest.

Miljøtilpasningsevne:Tilpasning er tilgængelig for udendørs IP54-beskyttelsesklassificering, anti-kondens temperaturkontrolsystemer og anti-korrosionsbelægninger til kystområder for at tilpasse sig komplekse driftsforhold såsom høj temperatur, høj luftfugtighed og stor højde.

Komplet sæt understøttende løsninger:Deyan Electric kan levere selvstændige ringhovedenheder såvel som nøglefærdige løsninger af integrerede pakketransformerstationer, der kombinerer RMU'er, transformere og lavspændingsskabe. One-stop-levering reducerer kommunikationsomkostninger for EPC-kunder, der opstår fra indkøb fra flere parter og koordinering for idriftsættelse.

Intelligent opgradering:FTU intelligente terminaler er valgfrie til at realisere fejlplacering og fjernovervågningsfunktioner, velegnet til EPC-projekter af smarte distributionsnetværk og ny energinetforbindelse.

Konklusion

Valg af spændingsniveau er det primære trin til definition af ring-hovedenhedsspecifikation. Forkert valg kan udløse alvorlige risici såsom mislykket netaccept, overbelastning af udstyr og projektforsinkelse. Zhejiang Deyan Electric Co., Ltd. kan prale af et professionelt elektrisk ingeniør-teknisk team, og kan levere ring-main-enhed spændingsvalgstjenester og primært skemadesign baseret på EPC-projekttegninger og lokale netspecifikationer. ODM-tilpasning understøttes for at levere stabile og pålidelige mellemspændingsstrømdistributionsløsninger til globale distributions-EPC-projekter.
