Ringhovedenhed eller understation af bokstype: Hvad har dit projekt brug for?

I 10-35kV distributionsprojekter nævnes ringhovedenheden (RMU) og bokstypen understation ofte i samme designgennemgang. Fordi begge er kompakte og begge er fabriksbyggede, bliver de nogle gange behandlet som konkurrerende muligheder. Det er de ikke. Beslutningen kommer ned til et spørgsmål om den node, du planlægger: skal dette punkt træde spændingen ned og distribuere lavspændingseffekt, eller behøver det kun at skifte, sektionsopdele og forbinde linjer?Zhejiang Deyan Electric Co., Ltd. (DEYAN ELECTRIC), der fremstiller begge produktlinjer, udstikker den praktiske grænse nedenfor.

I. To forskellige job

En ringhovedenhed er metalindkapslet koblingsudstyr, der bruges i 10-24kV mellemspændingsringnetværk. Dens interne komponenter er belastningsafbrydere, jordafbrydere og sikringer. Den udfører kobling, linjesektionering, fejlisolering og belastningsoverførsel, så en fejl på den ene kabelsektion kan afbrydes uden at afbryde forsyningen til resten af ​​ringen. Det ændrer ikke spænding.

En understation af bokstypen integrerer højspændingsstrømmodtagelse, en distributionstransformator og lavspændingsstrømfordeling - sammen med måling og kabinet - i en fuldt lukket, bevægelig stålkonstruktion. Den er præfabrikeret på fabrikken, leveret som en hel enhed, og dens output er lavspændingsstrøm til slutbrugere.

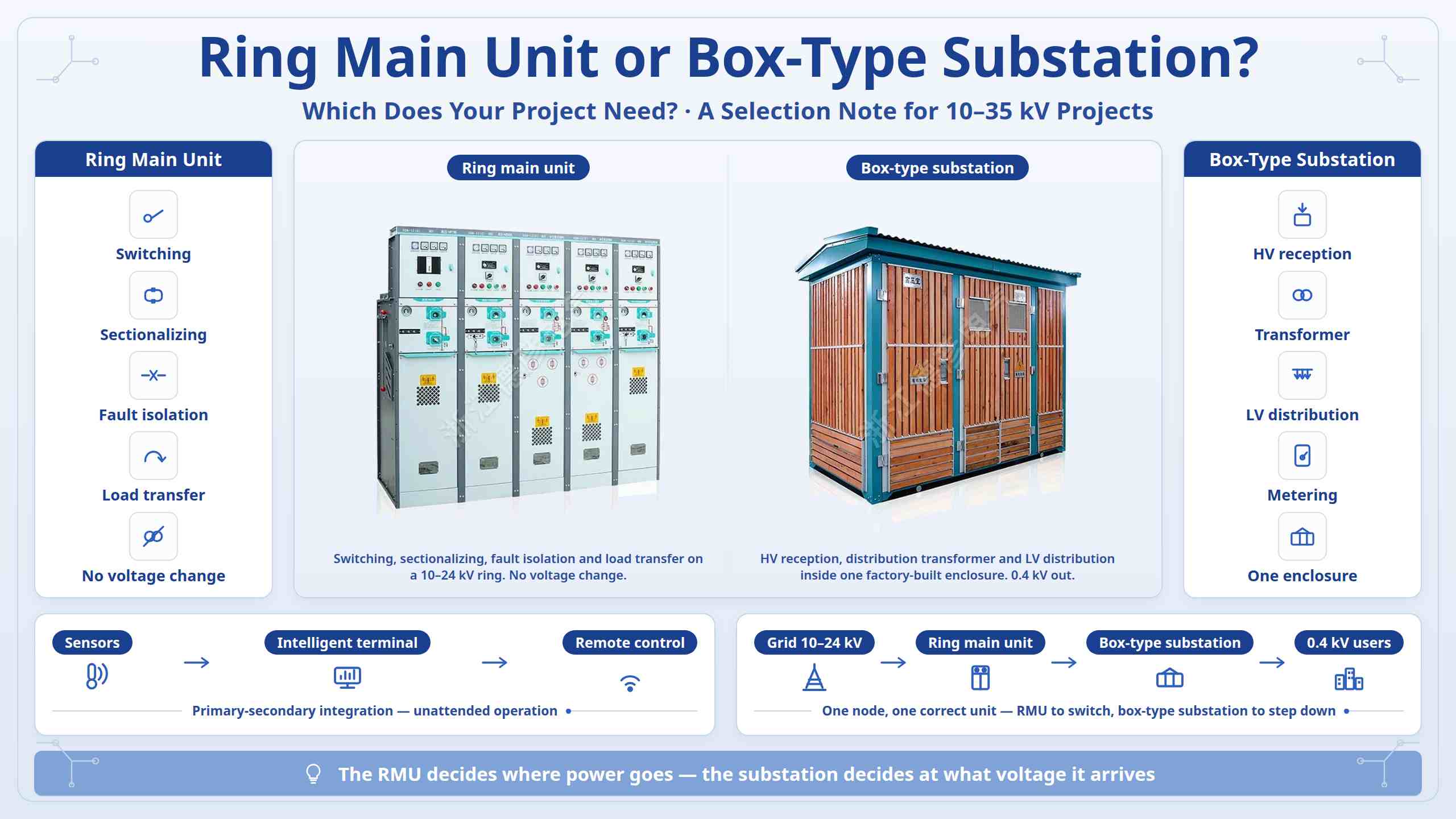

På én linje: en RMU bestemmer, hvor strømmen går; en understation af bokstypen bestemmer ved hvilken spænding den ankommer, og hvordan den fordeles.

II. Tilpasning af modellen til dit scenarie

Renovering af bykabel med dobbelt strømforsyning og ingen lokal nedtrapning kræver en RMU. Belastningspunkter, der kræver 0,4 kV udgående strøm - boligkvarterer, værksteder, kommercielle zoner, ladestationer - kræver en understation af bokstypen. Udendørs, smalle, fugtige eller støvede steder foretrækker en gasisoleret RMU, hvis forseglede tank modstår kondens, støv og salttåge med langt mindre inspektion. Fotovoltaiske, lager- og opladningsprojekter bruger begge dele: step-up-boks-transformatorstationer og nettilsluttede skabe håndterer konvertering og nettilslutning, mens gasisolerede RMU'er håndterer indsamling og omskiftning inden for et kontrolleret fodaftryk.

III. I de fleste projekter arbejder de sammen

Inde i mange understationer af bokstype er højspændingsindgående og udgående enheder selv ringhovedenheder med belastningsafbrydere. RMU'en er omskiftningskomponenten; understationen er den indkapsling, der tilføjer transformation og lavspændingsfordeling omkring den. Grænsen er derfor praktisk snarere end konkurrencedygtig - hvis en node kun skifter og sektionaliserer, angiv en RMU; hvis den også skal trappe ned og distribuere, angiv en understation af bokstype; og hvis den station også er en del af et ringnetværk, er de to specificeret sammen. Den nuværende mainstream-retning for begge er primær-sekundær integration: sensorer og overvågningsenheder inde i kabinettet, matchet med en ekstern intelligent distributionsterminal, der muliggør dataupload i realtid, automatisk fejlplacering og isolering, fjernstyring og uovervåget drift.

IV. Hvad skal verificeres, før modellen bekræftes

Bestem først, om netværket er radial eller dual-power ring - dette alene afgør, om en RMU er nødvendig. Bekræft derefter nominel spænding (10/24/35kV), nominel strøm og kortslutningsbrudstrøm med koordinerede beskyttelsesindstillinger; stedets forhold, herunder plads, fugtighed, støv, salttåge og beskyttelsesgrad, med eksplosionssikkert udstyr iht. GB 50058, hvor det kræves; og belastningskrav såsom transformerkapacitet, udgående kredsløb og eventuel flytning. Afvej første omkostning mod livscyklusomkostninger: Luftisoleret udstyr passer til tørre indendørs steder med dedikeret vedligeholdelsespersonale, mens gasisoleret udstyr koster mere på forhånd, men reducerer vedligeholdelsen på udendørs eller svært at inspicere steder.
