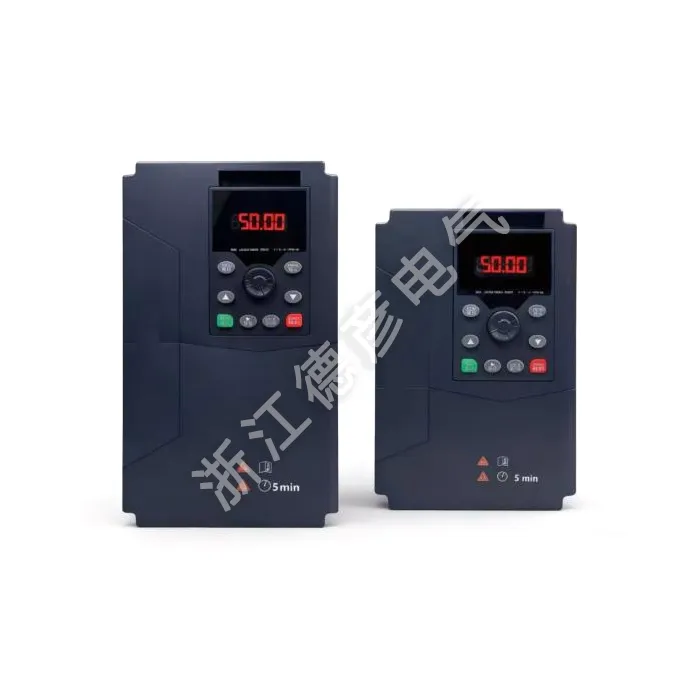

Inverter til Wire-Drawing Machine

Deyan Electric er en professionel industriel elektrisk leverandør, der leverer pålidelige løsninger og en god prisfordel, der dækker europæiske og amerikanske markeder. Dens LNC860L Inverter til Wire-Drawing Machine har avanceret spændingskontrol og stabil kvalitet. Velegnet til bulkkøb, den passer til lednings- og kabelindustrien, hvilket sikrer stabil drift.

Send forespørgsel

Produkt beskrivelse

LNC860L-serien af frekvensomformere dedikeret til ledningstrækmaskiner har ikke kun alle de højtydende egenskaber fra 8605-vektor frekvensomformere, men kan også opnå lukket sløjfe spændingskontrol og åben sløjfe spændingskontrol, der opfylder forskellige opviklings- og afviklingskrav. Den har en indbygget matematisk model til kontrol af spændingsvikling og understøtninger automatisk beregning af rullediameteren. Det kan bruges i vid udstrækning i industrier som ledninger og kabler, metalfoliebehandling, vikling, metaltrådstrækning og plasttrådstrækning. Denne inverter til Wire-Drawing Machine er standard - udstyret med en 485 kommunikationsfunktion, og en bremseenhed er standard - udstyret til effekt på 22kW og derunder. Effektområde: 0,75kW-400kW-380V.

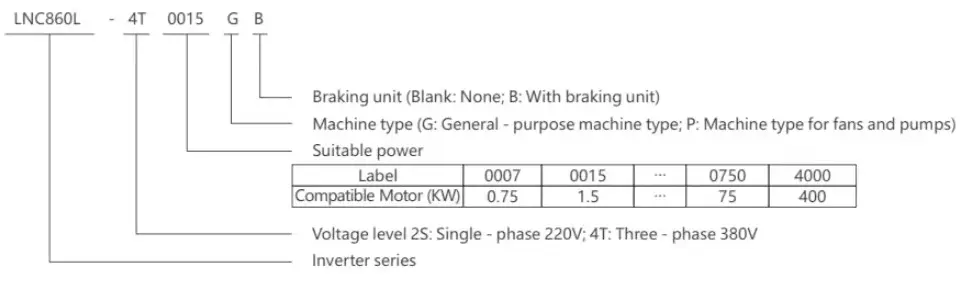

Model betydning

LNC860L Inverter for Wire-Drawing Machine

Produktegenskaber

▲ Højtydende vektorkontrol, stort lavfrekvent drejningsmoment og stabilt output

▲ Understøtter forskellige indkodere: ABZ inkremental, U inkrementel og resolver

▲ Bred spændingsindgang, automatisk udgangsspændingsregulering (AR), ingen nedlukning under kortvarigt strømtab, med stærkere tilpasningsevne

▲ Understøtter lukket sløjfe spændingskontrol og åben sløjfe spændingskontrol

▲ Indbygget matematisk model til kontrol af spændingsvikling, understøtter automatisk beregning af rullediameteren

▲ Glat start, stabil drift og konstant spænding

▲Automatisk ledning - bruddetektering, automatisk inertikompensation

▲ Opviklings- og afviklingssystemkombination, kan dele DC-bussen, hvilket sparer elektrisk energi

▲ Indbygget avanceret PID-algoritme med hurtig respons, stærk tilpasningsevne og nem fejlfinding

▲16 - trin hastighedskontrol, enkel PLC realiserer multifunktionel logisk kontrol såsom timing, konstant - hastighed og retning - indstilling

▲Embedded RS485 kommunikationsgrænseflade understøtter Modbus protokol

▲ Flere beskyttelsesfunktioner: overspænding, overstrøm, overbelastning, overophedning osv

Navneskilt instruktioner

MODEL:	LNC860L-4T0037GB/4T0055PB
MAGT:	3,7KW 9A/5,5KW 13A
INPUT:	3PH AC380V 50HZ/60HZ
PRODUKTION:	3PH ACOV-380V OHZ-400HZ
S.N:	Stregkode

Liste over maskintyper

Frekvensomformer model	Strømkapacitet (kVA)	Indgangsstrøm (A)	Udgangsstrøm (A)	Gældende motor (KW)
Enfaset strømforsyning: 220V±15%,50/60Hz
LNC860L-2S0007GB	1.5	8.2	5.0	0.75
LNC860L-2S0015GB	3.0	14.0	7.0	1.5
LNC860L-2S0022GB	4.0	23.0	9.6	2.2
Trefaset strømforsyning: 380V±15%,50/60Hz
LNC860L-4T0007GB	1.5	3.4	2.1	0.75
LNC860L-4T0015GB	3.0	5.0	3.8	1.5
LNC860L-4T0022GB	4.0	5.8	5.1	2.2
LNC860L-4T0037GB	5.9	10.5	9	3.7
LNC860L-4T0055GB	8.9	14.6	13	5.5
LNC860L-4T0075GB	11	20.5	17	7.5
LNC860L-4T0110GB	17	26	25	11
LNC860L-4T0150GB	21	35	32	15
LNC860L-4T0185GB	24	38.5	37	18.5
LNC860L-4T0220GB	30	46.5	45	22
LNC860L-4T0300G	40	62	60	30
LNC860L-4T0370G	57	76	75	37
LNC860L-4T0450G	69	92	91	45
LNC860L-4T0550G	85	113	112	55
LNC860L-4T0750G	114	157	150	75
LNC860L-4T0900G	134	180	176	90
LNC860L-4T1100G	160	214	210	110
LNC860L-4T1320G	192	256	253	132
LNC860L-4T1600G	231	307	304	160
LNC860L-4T2000G	250	385	377	200
LNC860L-4T2200G	280	430	426	220
LNC860L-4T2500G	355	441	465	250
LNC860L-4T2800G	396	495	520	280
LNC860L-4T3150G	445	565	585	315
LNC860L-4T3550G	500	617	650	355
LNC860L-4T4000G	565	687	725	400

Tekniske specifikationer

Punkt		Specifikation
Styreegenskaber	Udgangsfrekvens	0-500Hz
	Bærefrekvens	0,8kHz~12kHz Bærefrekvensen kan justeres automatisk i henhold til belastningsegenskaberne
	Udgangsfrekvensopløsning	0,01 Hz
	Kontroltilstand	Vektorstyring med åben sløjfe (SVC) V/F-kontrol Vektorstyring med lukket sløjfe (FVC)
	Momentkarakteristika	Med momentkompensation og slipkompensation kan startmomentet nå 150% ved 0,5Hz
	Momentkontrolnøjagtighed	±5 %(FVC)
	Handlingskriterium for forebyggelse af stall	Indstil som en procentdel af den nominelle strøm, der spænder fra 20% til 250%
	Hastighedsreguleringsområde	1:100(SVC) 1:1000(FVC)
	Hastighedsstabiliseringsnøjagtighed	±0,5 %(SVC) ±0,02 %(FVC)
	Overbelastningskapacitet	150 % af den nominelle udgangsstrøm i et minut
	V/F kurve	Fire tilstande: lineær; multi-point; komplet V/f-separation; ufuldstændig V/f-adskillelse
	Acceleration og decelerationskurve	Lineær eller S-kurve accelerations- og decelerationstilstande; fire accelerations- og decelerationstider; acceleration og decelerationstidsområde 0,1 ~ 6500,0 s
	DC bremsning	DC-bremsefrekvens: 0,00 Hz~maksimal frekvens.
	Jog kontrol	Jog frekvensområde: 0,00Hz ~ maksimal frekvens, jog acceleration og decelerationstid 0,1s ~ 6500,0s
	Enkel PLC, multi-trin hastighed drift	Op til 16-trins hastighedsdrift kan opnås gennem den indbyggede PLC eller kontrolterminaler
	Indbygget PID	Det kan nemt realisere proces-kontrol lukket sløjfe kontrolsystem
	Automatisk spændingsregulering (AVR)	Når netspændingen ændres, kan den automatisk opretholde en konstant udgangsspænding
	Hurtig strømbegrænsende funktion	Minimer overstrømsfejl i størst muligt omfang og beskyt den normale drift af frekvensomformeren
Driftsegenskaber	Driftskommando kanal	Tre kanaler: givet af betjeningspanelet, givet af kontrolterminalerne, givet af den serielle kommunikationsport. Den kan skiftes på forskellige måder
	Frekvenskilde	Ti frekvenskilder: givet af panelknap, givet af betjeningspanel, givet af analog spænding, givet af analog strøm, givet af RS485-kommunikation, som kan skiftes på forskellige måder
	Hjælpefrekvenskilde	Ti hjælpefrekvenskilder. Det kan fleksibelt opnå finjustering af hjælpefrekvens og frekvenssyntese
	Indgangsterminaler	Seks digitale indgangsterminaler, hvoraf den ene kan bruges som en højhastigheds pulsindgang. To analoge indgangskanaler,Al1:indgangsområde0~+10V,Al2:indgangsområde0~+10V/0-20mA
	Udgangsterminaler	Én højhastigheds pulsudgangsterminal, der udsender firkantbølgesignaler fra OkHz ~ 50 kHz, som kan realisere output af fysiske størrelser såsom indstillet frekvens og udgangsfrekvens En digital udgangsterminal En relæudgangsterminal To analoge udgangsterminaler: OV~10V/0-20mA, som kan indikere output af udgangsfrekvens/frekvens/hastigheds-omdrejnings-/spændingsfaktor-signal
	Beskyttelsesfunktion	Motorkortslutningsdetektering ved tænding af input og output fasetabsbeskyttelse, overstrømsbeskyttelse, overspændingsbeskyttelse, underspændingsbeskyttelse, overopvarmningsbeskyttelse overbelastningsbeskyttelse, osv.
Eironment	Ansøgningssted	Indendørs, ikke direkte udsat for sollys, fri for støv, ætsende gasser, brændbare gasser, olietåge, vanddamp, dryppende vand eller salt osv.
	Højde	Mindre end 1000m
	Omgivende luftfugtighed	-10 ℃ ~+40 ℃ (Når omgivelsestemperaturen er mellem 40 ℃ ~ 50 ℃, er der behov for nedsættelse)
	Fugtighed	Mindre end 95% RH, uden vanddråbekondensering
	Vibration	Mindre end 5,9 m/s² (0,6 g)
	Opbevaringstemperatur	-20℃~+60℃

LNC860L Inverter for Wire-Drawing Machine
