Permanent Magnet Synchronous Inverter

Deyan Electric er en professionel industriel elektrisk leverandør med integreret R&D, produktion og service, med god prisfordel og bred dækning på europæiske og amerikanske markeder. Dens LNC860E Permanent Magnet Synchronous Inverter har avanceret vektorkontrol og stabil kvalitet. Velegnet til bulkkøb, den tjener avancerede scenarier som CNC-centre, og leverer præcis og pålidelig motorhastighedsregulering.

Send forespørgsel

Produkt beskrivelse

LNC860E-serien Permanent Magnet Synchronous Inverters er generelle højtydende vektorfrekvensomformere, der hovedsageligt bruges til at styre og justere hastigheden og drejningsmomentet for trefasede AC synkronmotorer. Den bruger en 32-bit DSP-chip og har indbyggede kernestyringsalgoritmer såsom lukket-sløjfe vektorkontrol, åben-sløjfe vektorkontrol og momentkontrol, hvilket muliggør drevstyring af permanente magnetsynkronmotorer med højere ydeevne og højere præcision. Den giver et højt drejningsmoment ved lave hastigheder, har gode dynamiske egenskaber, en ekstrem stærk overbelastningskapacitet og understøtter forskellige PG-kort. Samtidig med at produktets pålidelighed og miljøtilpasningsevne forbedres, styrker det også designet til kundernes anvendelighed og branchespecialisering. Med mere optimerede funktioner, mere fleksible applikationer og mere stabil ydeevne kan det bruges i vid udstrækning i mellem-til-høj-ende applikationsscenarier såsom sprøjtestøbemaskiner, luftkompressorer, medium-til-høj - power machining-udstyr, CNC-løfteudstyr, CNC-udstyr til maskinløftning, center. Denne Permanent Magnet Synchronous Inverter leveres som standard med en 485 kommunikationsfunktion, og effekten på 22kW og derunder leveres som standard med en bremseenhed. Effektområde: 0,75kW~400kW-380V.

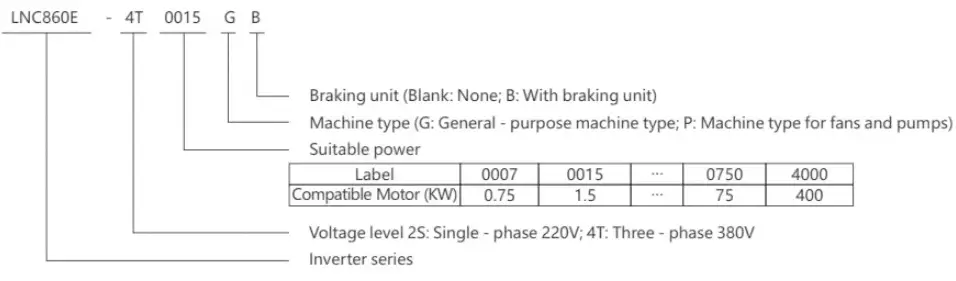

Model betydning

LNC860E Permanent Magnet Synchronous Inverter

Produktegenskaber

▲ Åben - sløjfe og lukket - sløjfe vektorstyring til permanent - magnet synkronmotorer Understøtter forskellige encodere: ABZ inkremental, UVW inkremental og resolver
▲Bred spændingsindgang, automatisk udgangsspændingsregulering (AVR), non-stop drift under kortvarigt strømtab, med stærkere tilpasningsevne
▲ Understøtter forskellige frekvensindstillingsmetoder: digital indstilling, analog mængdeindstilling, PID-indstilling, RS485-kommunikationsindstilling
▲ Glat opstart og stabil drift, med hastighedssporingsfunktion
▲Kan dele DC-bussen for at spare energi
▲Lav støj og stærk anti-interferensevne
▲Stærk overbelastningskapacitet, 150% af det nominelle drejningsmoment kan fungere i 60 sekunder
▲ Indbygget avanceret PID-algoritme med hurtig respons, stærk tilpasningsevne og nem fejlfinding
▲16 - trin hastighedskontrol, enkel PLC for at opnå multifunktionel logisk kontrol såsom timing, konstant hastighed og retningsbestemt kontrol
▲Flere beskyttelsesfunktioner: overspænding, overstrøm, overbelastning, overophedning osv.
▲ Understøtter LCD-panelvisning og betjening på kinesisk og engelsk Understøtter Profibus - DP og MODBUS kommunikation
▲ Strukturelt vedtager et uafhængigt luftkanaldesign, ventilatoren kan frit adskilles med god varmeafledningsevne

Navneskilt instruktioner

MODEL:	LNC860E-4T0040GB/4T0055PB
MAGT:	4KW9A/5,5K
INPUT:	3PH AC380V 50HZ/60HZ
PRODUKTION:	3PH AC0V-380V 0HZ-400HZ
S.N:	Stregkode

Tekniske specifikationer

Punkt		Specifikation
Styreegenskaber	Udgangsfrekvens	0-500 Hz
	Bærefrekvens	0,8kHz~12kHz. Bærefrekvensen kan justeres automatisk i henhold til belastningsegenskaberne
	Udgangsfrekvensopløsning	0,01 Hz
	Kontroltilstand	Vektorstyring med åben sløjfe (SVC) V/F kontrol Vektorstyring med lukket sløjfe (FVC)
	Momentkarakteristika	Med momentkompensation og slipkompensation kan startmomentet nå 150% ved 0,25 Hz (SVC)
	Momentstyringsnøjagtighed	±5 %(FVC)
	Handlingskriterium for forebyggelse af stall	Indstil som en procentdel af den nominelle strøm, der spænder fra 20% til 250%
	Hastighedsreguleringsområde	1:100(SVC) 1:1000(FVC)
	Hastighedsstabiliseringsnøjagtighed	±0,5 %(SVC) ±0,02 %(FVC)
	Overbelastningskapacitet	150 % af den nominelle udgangsstrøm i et minut
	V/F kurve	Fire tilstande: lineær; komplet V/f-separation med flere punkter; ufuldstændig V/f-separation
	Acceleration og decelerationskurve	Lineær eller S-kurve accelerations- og decelerationstilstande; fire accelerations- og decelerationstider; acceleration og decelerationstidsområde 0,1 ~ 6500,0 s
	DC bremsning	DC-bremsefrekvens.0.00Hz～maksimal frekvens.Bremsetid:0.0s~36.0s, bremsevirkning strømværdi:0.0%~100.0%
	Jog kontrol	Jog frekvensområde: 0,00Hz～maksimal frekvens, jog acceleration og decelerationstid 0,1s～6500,0s
	Enkel PLC, multi-trin hastighed drift	Op til 16-trins hastighedsdrift kan opnås gennem den indbyggede PLC eller kontrolterminaler
	Indbygget PID	Det kan nemt realisere proces-kontrol lukket sløjfe kontrolsystem
	Automatisk spændingsregulering (AVR)	Når netspændingen ændres, kan den automatisk opretholde en konstant udgangsspænding
	Hurtig strømbegrænsende funktion	Minimer overstrømsfejl i størst muligt omfang og beskyt den normale drift af frekvensomformeren
Driftsegenskaber	Driftskommando kanal	Tre kanaler: givet af betjeningspanelet, givet af kontrolterminalerne, givet af den serielle kommunikationsport. Den kan skiftes på forskellige måder
	Frekvenskilde	Ti frekvenskilder: givet af panelknap, givet af betjeningspanel, givet af analog spænding, givet af analog strøm, givet af RS485-kommunikation, som kan skiftes på forskellige måder
	Hjælpefrekvenskilde	Ti hjælpefrekvenskilder. Det kan fleksibelt opnå finjustering af hjælpefrekvens og frekvenssyntese
	nput terminaler	Seks digitale indgangsterminaler, hvoraf den ene kan bruges som højhastigheds pulsindgang. To analoge indgangskanaler,Al1:indgangsområde0~+10V,Al2:indgangsområde0~+10V/0-20mA
	Udgangsterminaler	Én højhastigheds pulsudgangsterminal, der er i stand til at udsende et firkantbølgesignal fra OkHz~50kHz, som kan realisere output af fysiske størrelser såsom indstillet frekvens og udgangsfrekvens. Den kan vælges som open-drain type. Én digital udgangsterminal En relæudgangsterminal To analoge udgangsterminaler: OV~10V/0-20mA udgang/spænding, som kan angive output/strøm/spænding, kommando/omdrejningshastighed/effektfaktorsignaler
Display og tastatur betjening	LED display	Den er udstyret med 8 funktionstaster, en 5-cifret 7-segment LED og 5 status LED indikatorer t kan udføre fremadrotation, rotation baglæns, nulstille, stop, jog samt parameterindstilling og visning
Display og tastatur betjening	Beskyttelsesfunktion	Motorkortslutningsdetektion ved tænding, indgangs- og udgangsfasetabsbeskyttelse, overstrømsbeskyttelse, overbelastningsbeskyttelse, underspændingsbeskyttelse, overophedningsbeskyttelse overbelastningsbeskyttelse osv.
Miljø	Ansøgningssted	Indendørs, ikke direkte udsat for sollys, fri for støv, ætsende gasser, brændbare gasser, olietåge, vanddamp, dryppende vand eller salt osv.
	Højde	Mindre end 1000m
	Omgivende luftfugtighed	-10 ℃ ~+40 ℃ (Når omgivelsestemperaturen er mellem 40 ℃ ~ 50 ℃, er der behov for nedsættelse)
	Fugtighed	Mindre end 95% RH, uden vanddråbekondensering
	Vibration	Mindre end 5,9 m/s² (0,6 g)
	Opbevaringstemperatur	-20℃~+60℃

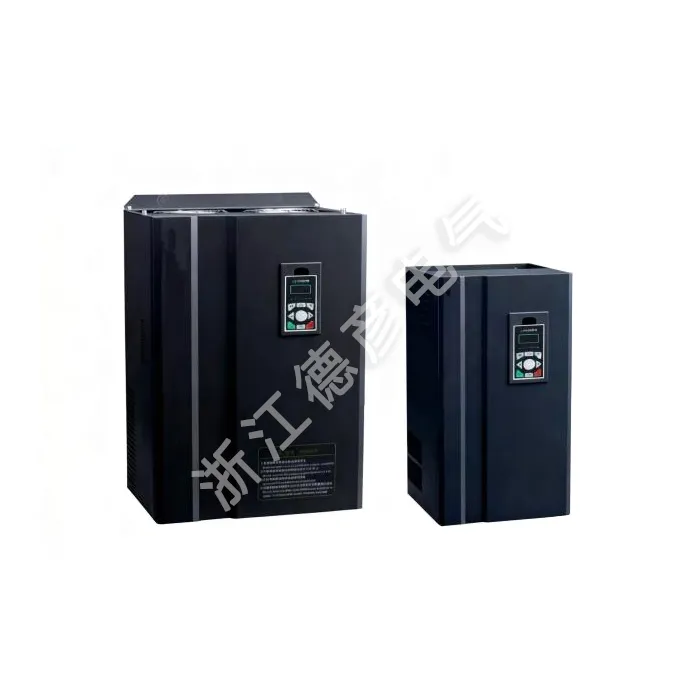

LNC860E Permanent Magnet Synchronous Inverter
