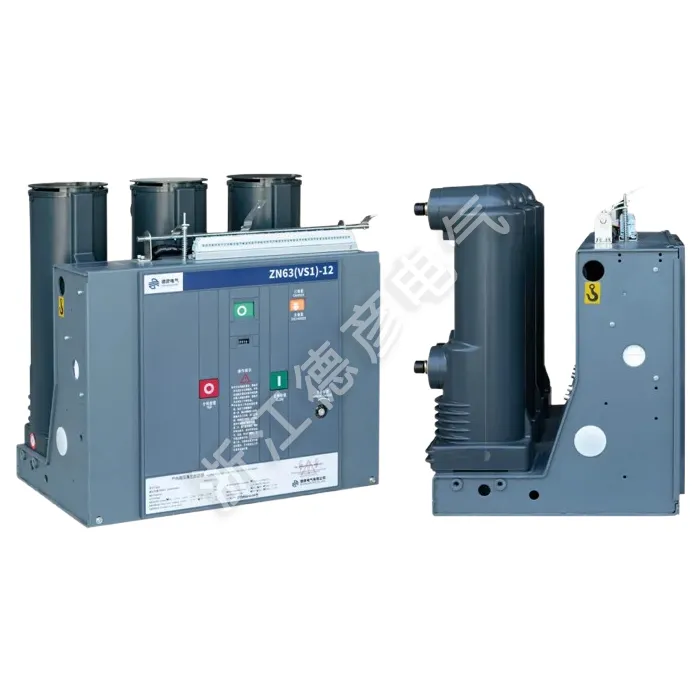

Indendørs vakuumstrømafbryder med håndvogn

Deyan Electric er en professionel leverandør med rig produktionserfaring inden for industrielle elektriske apparater, med speciale i F&U, produktion, salg og service af industrielle elektriske apparater. Dets hovedprodukter omfatter strømudstyr såsom gasisoleret koblingsudstyr, ringhovedenheder, kompakte understationer og høj-/lavspændingsanlæg.
Den indendørs vakuumafbryder med håndvogn (udtræk) til nem vedligeholdelse og test. Den giver pålidelig kredsløbsbeskyttelse med sin vakuumafbrydelsesteknologi, kompakte struktur og fleksible betjening, hvilket gør den ideel til strømfordelingssystemer og industrielle applikationer.

Send forespørgsel

Produkt beskrivelse

Den indendørs vakuumafbryder med håndvogn er et trefaset AC 50Hz indendørs koblingsudstyr med en nominel spænding på 12kV. Den er velegnet til kontrol- og beskyttelsesapplikationer i industrianlæg, kraftværker, transformerstationer og elektriske anlæg og er ideel til steder, der kræver hyppig drift. Med integreret betjeningsmekanisme og afbryderhus. Den indendørs vakuumafbryder med håndvogn kan være designet som en fast installationsenhed eller udstyret med en dedikeret push-in mekanisme til at danne en udtræksenhed. Den indendørs vakuumafbryder med håndvognens hovedkredsløbssektion kan inkorporere fuldt indkapslede solidt isolerede stænger for at opnå kompakt størrelse, høj pålidelighed og vedligeholdelsesfri drift. Den er kompatibel med udtrækskoblingsskabe såsom KYN28-12(GZS), mens den fastmonterede version kan integreres i XGN faste koblingsskabe.

Produktparameter ( Specifikation )

Serienummer	Navn		Enhed	Data
1	Nominel spænding		kV	12
2	Maksimal driftsspænding		KV	12
3	Nominel strøm		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Nominel kortslutningsbrudstrøm (nominel termisk stabilitetsstrøm - RMS)		KA	20/25	31.5		40
5	Nominel kortslutningslukkestrøm (peak)		KA	50/63	80		100
6	Nominel spidsmodstandsstrøm (nominel dynamisk stabilitetsstrøm - spidsværdi)		KA	50/63	80		100
7	4S-klassificeret kortslutningsmodstandsstrøm		KA	20/25	31.5		20/25
8	Nominel isoleringsniveau	Arbejdsspændingsmodstand (før og efter nominel brud)/1 min Strømfrekvens Spændingsmodstand	KV	Ground 42 (pause 48)
		Modstå spænding (før og efter nominel brud) / Peak nominel lynimpuls modstår spænding		Ground 75 (pause 85)
9	Nominel termisk stabilitetstid		S	4
10	Nominel driftssekvens			Separat -0,3S - Kombineret -180S - Kombineret
11	Mekanisk liv		Anden	20000
12	Vurderet kortslutningsbrud aktuelt antal pauser		Anden	50
13	Driftsmekanisme nominel lukkespænding (DC)		v	AC, DC 110.220
14	Driftsmekanisme nominel åbningsspænding (DC)		v	AC, DC 110.220
15	Kontaktgab		mm	11±1
16	Overslag (kontaktfjeder kompressionslængde)		mm	3,5±0,5
17	Trefaset lukning og åbningstid		ms	≤2
18	Kontakt bounce tid under lukning		ms	≤2
19	Gennemsnitlig udløsningshastighed		m/s	0,9~1,2
	Gennemsnitlig lukkehastighed		m/s	0,5-~0,8
20	Åbningstid	Ved den maksimale driftsspænding	S	≤0,05
21		Ved minimum driftsspænding		≤0,08
22	Lukketid		S	0.1
23	Modstand af hver fase hovedkredsløb		μΩ	630 ≤50		1250 ≤ 45
24	Tilladt kumulativ slidtykkelse for bevægelige og stationære kontakter		mm	3

Produktfunktion og applikation

Håndkærre (udtræk) Design

Avanceret vakuumafbrydelse

Forbedret sikkerhed med interlocks

Forårsdriftsmekanisme

Alsidig applikation

Anvendelsesområde

◇ Kompakte sekundære understationer

◇ Små industri- og minevirksomheder

◇ Vindkraftværker

◇ Hoteller, indkøbscentre, kontorbygninger, kommercielle centre mv.

◇ C- Belastningsafbryderenhed

◇ D-Direct kabeltilslutningsenhed

◇ De-Direct kabeltilslutningsenhed med jordforbindelse

◇ F- Indlæs afbryder-sikring kombinationsenhed

◇ V- Vakuumafbryderenhed
