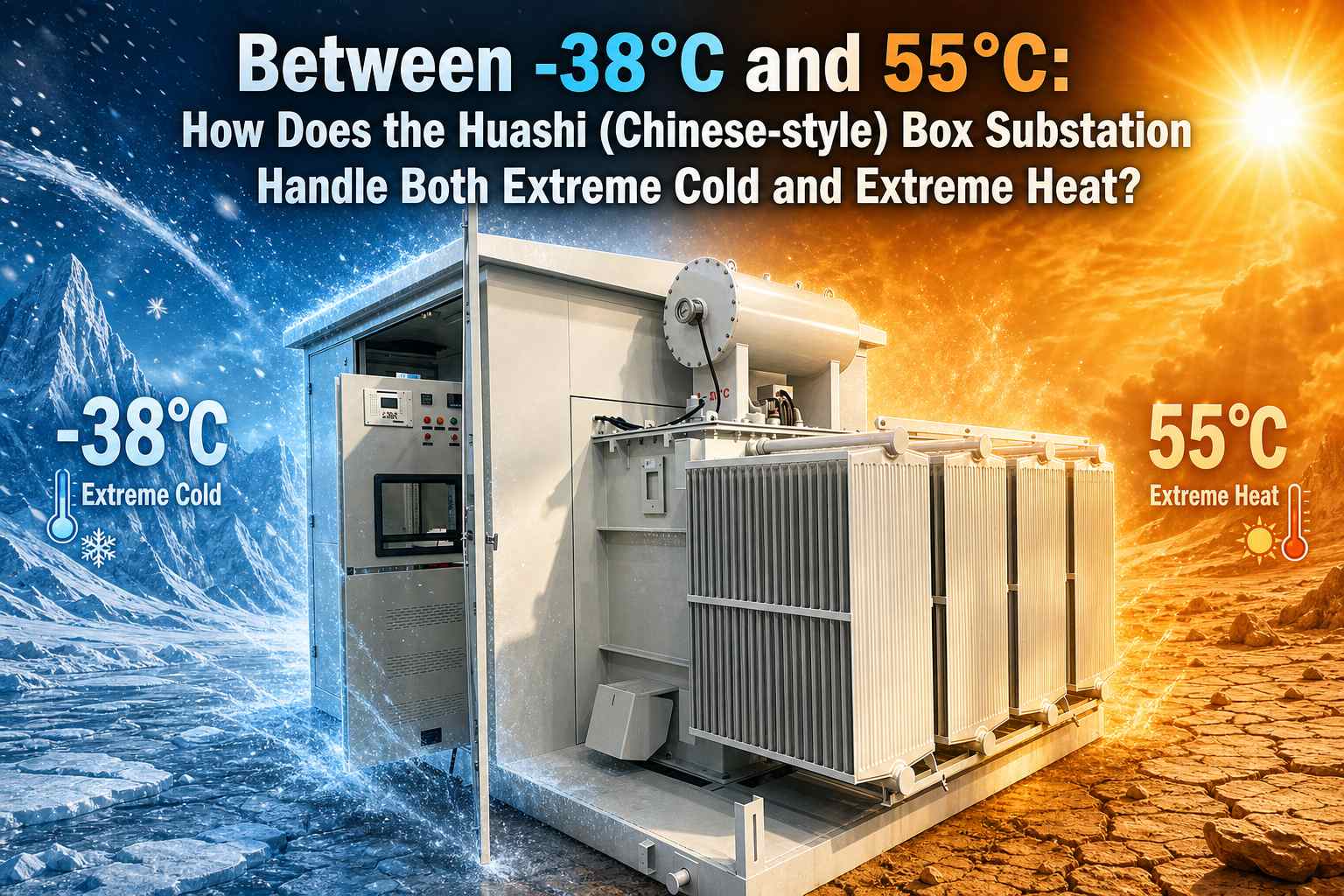

Mellem -38°C og 55°C: Hvordan fungerer Huashi (kinesisk stil) Box-understation

I oversøiske nye energiprojektsteder såsom den centralasiatiske gobi, det russiske fjernøsten og afrikanske ørkener står udstyr over for enorme temperaturforskelle året rundt: vintertemperaturerne falder til -38°C, mens sommeroverfladetemperaturerne stiger til 55°C. Under sådanne forhold er konventionelle boks-transformatorstationer meget tilbøjelige til fejl, herunder lavtemperatur-oliestørkning, blokering af afbrydermekanismer, højtemperatur-overbelastningsudløsning og accelereret isoleringsældning – hvilket direkte påvirker kontinuerlig elproduktion af solcelle- og vindkraftværker.Zhejiang Deyan Electric Co., Ltd.har optimeret og opgraderet sin bokstransformatorstation i kinesisk stil til komplekse oversøiske driftsforhold og opnår stabil og kontinuerlig drift over et bredt temperaturområde på -38°C til 55°C, hvilket giver pålidelige præfabrikerede strømdistributionsløsninger til globale EPC-entreprenører og nye energistationskunder.

Det, der adskiller bokstransformatorstationen i kinesisk stil fra traditionelle bokstransformatorstationer i europæisk stil, er dens kerneegenskab: transformatorkroppen er eksternt monteret med køleplader direkte udsat for luften, der er afhængig af naturlig ventilation til at sprede varmen. Dette giver det i sagens natur fremragende varmeafledningspotentiale, hvilket er den grundlæggende fordel for tilpasning til højtemperaturscenarier. Med udgangspunkt i dette strukturelle grundlag har Deyan Electric udført specialtilpassede designs rettet mod de to største smertepunkter ekstrem kulde og ekstrem varme, og løst udstyrsdriftsudfordringerne forårsaget af massive temperaturforskelle på én gang.

Højtemperatur 55°C Driftsbetingelser: Forbedret varmeafledning, ingen højtemperaturudløsning

I mellemøstlige og afrikanske ørkenprojekter kan omgivende temperaturer nå op på 55°C. Solstråling kombineret med transformervarmeproduktion gør konventionelle bokstransformerstationer meget modtagelige for overtemperaturbeskyttelse og nedsat drift. Deyan-bokstransformatorstationen i kinesisk stil anvender en eksternt monteret radiatorstruktur af åben type, der gør fuld brug af naturlig konvektionskøling og reducerer afhængigheden af ​​sårbare komponenter såsom ventilatorer.

Indkapslingsskallen bruger UV-bestandig fluorcarbon-belagt vejrbestandig stålplade til at modstå intens solstråling og reducere intern varmeakkumulering. Højspændings- og lavspændingsrummene er udstyret med et intelligent temperaturstyret udsugningssystem, der automatisk aktiverer tvungen ventilation, når temperaturen når en fastsat tærskel, kombineret med støvfilterskærme for at balancere varmeafledning og sandforebyggelse. Alle interne komponenter er højtemperaturdele af industriel kvalitet, og isoleringsmaterialer har rigelig reserveret temperaturstigningsmargin, hvilket bibeholder en stabil nominel kapacitet ved 55°C og forhindrer stationslukninger forårsaget af overophedning af transformerstationen.

Ekstrem kold -38°C Driftsforhold: lav temperatur anti-frysning, sikrer pålidelig opstart

Når den omgivende temperatur falder til -38°C, stiger konventionel transformerolies viskositet kraftigt og kan endda udfælde voks. Afbrydertætninger bliver skøre ved lave temperaturer, og styreskabe oplever kondens og fryser, hvilket gør det umuligt for udstyr at lukke.

Til højkolde projekter vælger Deyan lav-pour-point naphthenisk transformerolie, som bibeholder god flydeevne ved lave temperaturer. Boksens understations højspændings- og lavspændingsrum er udstyret med et integreret intelligent varme- + anti-kondensaffugtningsmodul, der automatisk aktiverer opvarmning, når temperaturen falder under en indstillet værdi, og opretholder driftstemperaturen for kontrol- og beskyttelseskredsløbene.

Indkapslingens tætning bruger lavtemperaturbestandige silikonegummitætningslister for at forhindre lavtemperaturhærdning og revner og for at forhindre fugt, is og sneindtrængning. Skalstrukturen har gennemgået en lavtemperaturpåvirkningsverifikation uden risiko for sprøde brud i ekstremt kolde miljøer, hvilket sikrer jævn idriftsættelse ved -38°C og tilpasning til vindkraft- og solcelleprojekter i Centralasien og Sibirien.

Tilpasning til flere scenarier, opfylder oversøiske projektstandarder

Zhejiang Deyan Electric-bokstransformatorstationen i kinesisk stil integrerer et højspændingsrum, lavspændingsrum og eksternt monteret olienedsænket transformer. Den har en kompakt struktur og mindre fodaftryk, hvilket letter løft på stedet og hurtig installation.

Den understøtter almindelige spændingsniveauer på 10kV/35kV og kan tilpasses til oversøiske projekter, herunder fotovoltaisk step-up, vindkraft og distribution af minedrift. Den kan fremstilles i overensstemmelse med IEC internationale standarder og leveres med CE, RoHS og andre relaterede certificeringer, der opfylder overensstemmelseskravene fra oversøiske ejere og EPC-entreprenører.

Ud over design med bred temperatur er kabinettet tilgængeligt i IP54/IP55-beskyttelsesklassificeringer og understøtter tilpasning af anti-sandstorm og saltspray-korrosion, der imødekommer barske kompositmiljøer såsom plateauer, sandstorme og kystområder. Den komplette enhed har omfattende mekanisk sammenlåsning, overspændingsafledere, trykaflastning og gasbeskyttelseskonfigurationer med bekvem betjening og vedligeholdelse. Vedligeholdelse af en enkelt enhed påvirker ikke driften af ​​andre enheder, hvilket reducerer omkostningerne til stationsdrift og vedligeholdelse betydeligt.

 Konklusion

Fra -38°C ekstremt kolde snefelter til de 55°C brændende ørkener, er ekstreme temperaturforskelle ikke længere en hindring for oversøiske nye energiprojekter. Zhejiang Deyan Electric-bokstransformatorstationen i kinesisk stil, der er afhængig af sit unikke strukturelle design og brede temperaturområde-tilpasningsteknologi, opnår stabil drift i både høj- og lavtemperaturmiljøer, hvilket giver omkostningseffektive præfabrikerede transformerstationsløsninger til global strømdistribution og nye energiprojekter.

Hvis du leder efter en bokstransformerstation i kinesisk stil, der er i stand til at tilpasse sig ekstreme klimaer, er du velkommen til at kontakte Zhejiang Deyan Electric for projekttekniske løsninger og tilbud.
