AC Metal-isoleret Ring Hovedafbryder

Deyan Electric er en professionel industriel elektrisk leverandør med integreret R&D, produktion og service. AC Metal-Isolated Ring Main Switchgear er en kompakt, luftisoleret enhed til pålidelig 10-12kV sekundær strømfordeling. Designet til ringhovedsystemer sikrer den sikker belastningsskift, fejlisolering og kontinuerlig strømforsyning. Dets robuste, modulære design giver nem vedligeholdelse og er ideel til bynet, industriområder og kommercielle komplekser, der kræver pålidelig og omkostningseffektiv netværksydelse.

Send forespørgsel

Produkt beskrivelse

AC Metal-isolerede ring hovedafbryderudstyr er en fuldt isoleret, forseglet og vedligeholdelsesfri løsning. Denne enhed integrerer alle strømførende dele i en enkelt epoxystøbt blok, hvilket sikrer total immunitet over for barske miljøer. Den pålidelige Ring Main Unit er ideel til forskellige applikationer fra bynet til krævende steder som tunneller og lufthavne. Med sit kompakte og sikre design garanterer dette solidt isolerede koblingsudstyr driftssikkerhed og sikkerhed.

Produktparameter ( Specifikation )

Projekt	Enhed	Parametre
rutine
Nominel spænding	kV	12
Nominel frekvens	Hz	50
Strømfrekvens modstår spænding	kV/min	42/48
Lynimpulsspænding	kV	75/85
Lysbuens varighed	S	≥0,5
IP-klassificering for komponenter (ekskl. måleskabe)		IP67
Indkapslingsbeskyttelsesklassificering		IP4X
Beskyttelsesklassificering af rum		IP2X
Driftsstrømforsyningsspænding	V	DC24, 48, 110, 220
Driftsstrømforsyningsspænding	V	AC110, 220
Samleskinne system
Nominel strøm	A	630(1250)
Vurderet korttidsmodstandsstrøm	kA/s	20/4 (25/4)
Nominel spidsmodstandsstrøm	kA	50(63)
Nominel spidsmodstandsstrøm	kA	50
Belastningsafbryderenhed
Nominel strøm	A	630
Nominel kortslutnings lukkestrøm	KA	50
Vurderet korttidsmodstandsstrøm	KA/S	20/4
Belastningskontaktens mekaniske levetid	Anden
Elektrisk levetid for belastningsafbrydere	anden	E3
Delvis udledning	pc	≤5
Circuit Breaker Unit
Nominel strøm	A	630(1250)
Nominel kortslutningsbrudstrøm	KA	20(25)

Projekt	Enhed	Parametre
Nominel kortslutnings lukkestrøm	kA	50(63)
Vurderet korttidsmodstandsstrøm	kA/S	20/4 (25/4)
Mekanisk levetid for maksimalafbrydere	anden	20000
Levetid for afbrydere	anden	E2
Nominel driftssekvens		0-0,3s-CO-180s-CO
Delvis udledning	PC	≤5
Indlæs afbryder-sikring kombineret elektrisk enhed
Nominel strøm (maksimum)	A	200
Nominel kortslutningsbrudstrøm	kA	31.5
Nominel strøm (maksimum)	KA	80
Delvis udledning	PC	3150
Afbryd kontakten
Nominel strøm	A	630/1250
Vurderet korttidsmodstandsstrøm	KA	20/25
Bedømt kort varighed	S	4
Nominel spidsmodstandsstrøm	kA	50/63
Mekanisk liv	Anden	3000
Jordingskontakt
Nominel strøm	A	630/1250
Vurderet korttidsmodstandsstrøm	K	20/25
Bedømt kort varighed	S	4
Nominel spidsmodstandsstrøm	k	50/63
Nominel kortslutningslukkestrøm (peak)	KA	50
Nominelle kortslutningsslutningsstrømcyklusser	Anden	2
Mekanisk liv	Anden	3000

Produktfunktion og applikation

Ansøgningssteder

Solid isolering for øget sikkerhed og miljøvenlighed

Kompakt & pladsbesparende design

Meget pålidelig under ugunstige forhold

Vedligeholdelsesfri drift

Fleksibel og udvidelig konfiguration

◇ Kompakte sekundære understationer

◇ Små industri- og minevirksomheder

◇ Vindkraftværker

◇ Hoteller, indkøbscentre, kontorbygninger, kommercielle centre mv.

◇ C- Belastningsafbryderenhed

◇ D-Direct kabeltilslutningsenhed

◇ De-Direct kabeltilslutningsenhed med jordingskontakt

◇ F- Indlæs afbryder-sikring kombinationsenhed

◇ V- Vakuumafbryderenhed

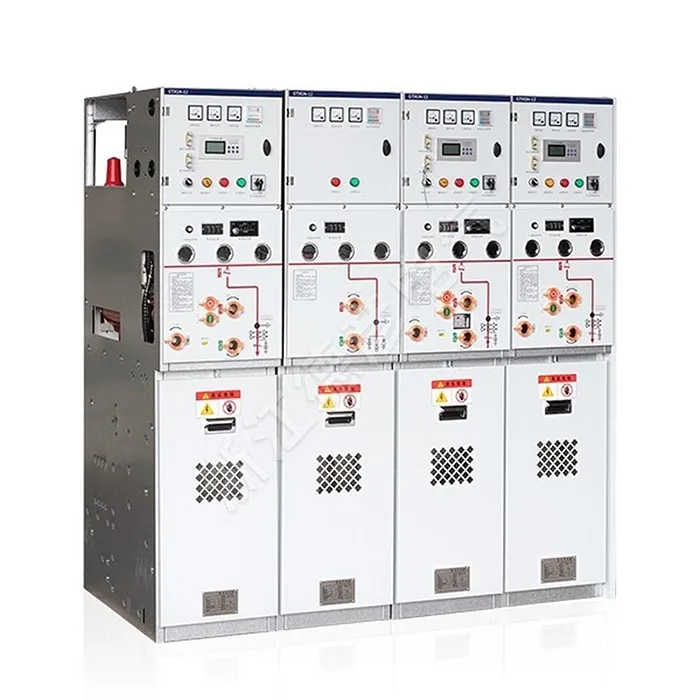

AC Metal-Insulated Ring Main Switchgear
