Hvad er en ring-hovedenhed, og hvordan fungerer den

I forbindelse med renovering af kabelrørledninger i byer, understøttelse af strømdistribution til ny energi og strømforsyningsprojekter til boligsamfund og industriparker,Ring Hovedenheder(RMU'er) fungerer som kernekoblingsudstyret i 10--24kV mellemspændingsringdistributionsnetværk. Takket være deres kompakte kabinetstruktur, pålidelige belastningsafbrydersamlinger og fleksible ringstrømforsyningstilstand, er RMU'er blevet mainstream-udstyr til udendørs strømdistribution, bokstilpasning af understationer og underjordisk rørledningsstrømdistribution. Dette dokument giver en detaljeret introduktion, der dækker udstyrets grundlæggende arbejdsprincipper, fem kernefordele, anvendelige steder, rutinemæssig inspektion og vedligeholdelse, samt den tekniske trend med nye miljøvenlige gasisolerede RMU'er i industrien, der henvender sig til almindelige søgeord i den elektriske sektor.

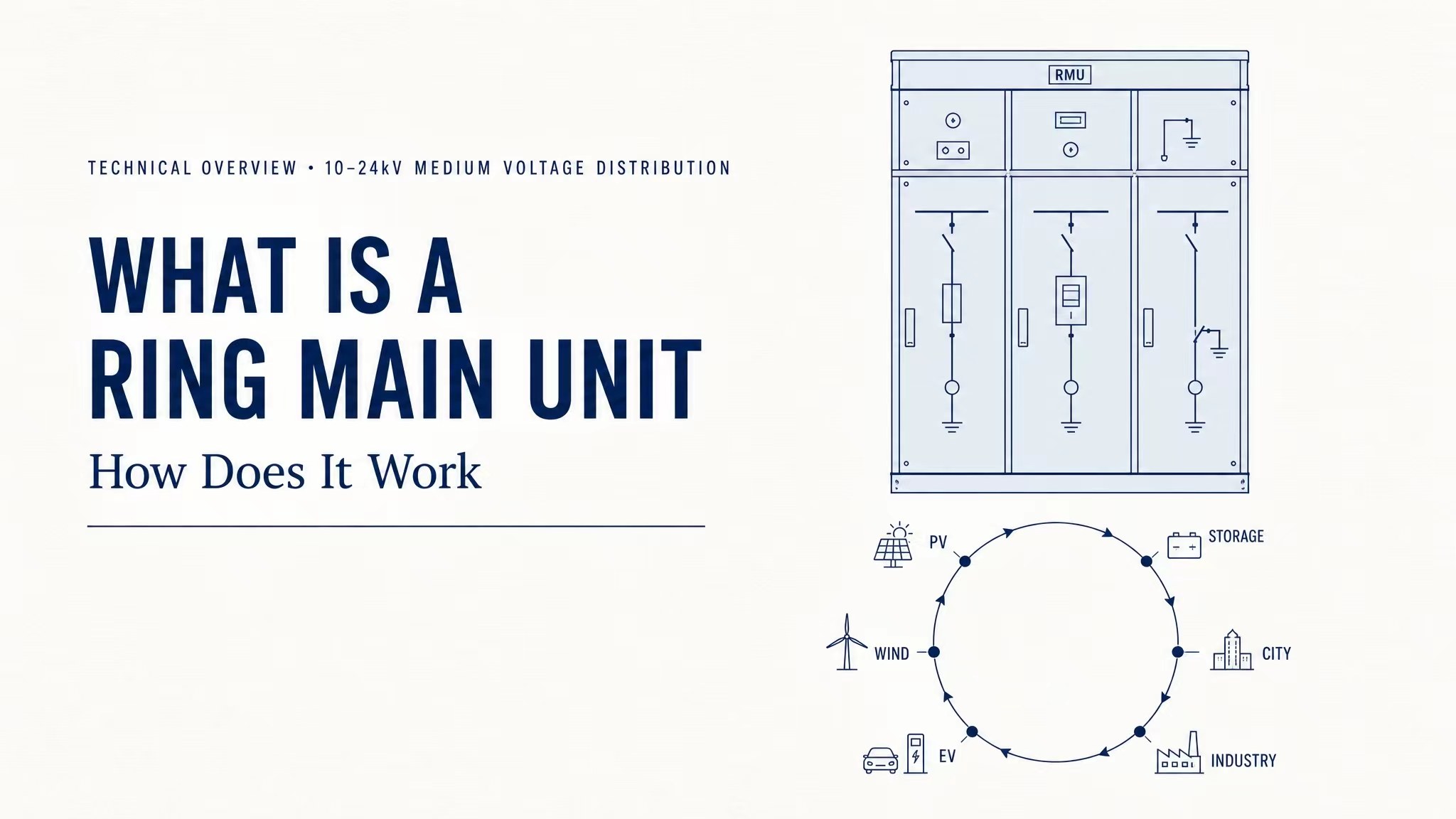

I. Grundlæggende arbejdsprincip

Ringstrømforsyning refererer til at danne en lukket ringstrømforsyningsløkke ved at forbinde flere højspændingskabler ende mod ende. Udstyret med interne komponenter, herunder belastningsafbrydere, jordafbrydere og sikringer, styrer RMU'er tilslutning og frakobling af kabelledninger i sløjfen.

Når der opstår kortslutning eller kabelskade på en sektion af ringnetværket, kan RMU'en hurtigt afbryde det defekte segment. Lydkredsløb kan stadig transmittere strøm i to retninger, undgå strømafbrydelser over hele området og i høj grad forbedre strømforsyningsstabiliteten i urbane distributionsnetværk --- dette er dens kernefunktion, der adskiller den fra almindelige højspændingsafbryderskabe.

II. Fem kerneproduktfunktioner

1. Kompakt skabsdesign for at spare installationsplads
Med en modulær integreret struktur er dens samlede volumen langt mindre end konventionelle højspændingsafbryderskabe. Den kan installeres direkte i grønne vejbælter, kabelbrønde og trange underjordiske strømfordelingsrum, hvilket gør den ideel til pladsknappe udendørs strømdistributionspunkter i byer.

2. Flere valgfrie isoleringsmedier med enestående sikkerhedsydelse
Markedet tilbyder forskellige typer, herunder SF6 gasisolerede, tørluft miljøvenlige gasisolerede, solidt isolerede og luftisolerede produkter. Den fuldt forseglede kabinetstruktur er vandtæt og støvtæt med en IP67 beskyttelsesgrad, der modstår erosion fra regn, sand, fugt og kystsalttåge til udendørs drift døgnet rundt.

3. Ring strømforsyning med hurtig fejlisolering
Det understøtter dual-power ring switching. Når der først opstår en fejl på en enkelt gren, låser og isolerer enheden fejlen øjeblikkeligt uden at afbryde strømforsyningen til andre brugere, hvilket gør den uundværlig til opgradering af elnet og renovering i gamle byområder.

4. Enkel struktur med langsigtet vedligeholdelsesfri ydeevne
Indvendige komponenter i gasisolerede RMU'er er fri for oxidation af den omgivende luft, hvilket reducerer den daglige inspektionsarbejdsbyrde. Mekaniske belastningsafbrydere har høj holdbarhed og kan modstå hyppige koblingsoperationer.

5. Understøttelse af intelligent opgradering via primær-sekundær integration
Nye intelligente RMU'er er udstyret med sensorterminaler til fjernovervågning af temperatur, gastryk og linjefejlsignaler. De er kompatible med smart grid-back-end-systemer og muliggør uovervåget drift og automatiske fejlalarmer, der stemmer overens med den intelligente transformationstrend for strømfordeling.

III. Hovedapplikationsscenarier

● Renovering af jordkabel i gamle bydeleog udendørs strømfordelingsnet langs kommunale veje

● Højspændingsstrømdistributionsenheder til boligkvarterer, kommercielle komplekserog underjordiske parkeringshuse

● Indgående og udgående koblingsskabeinde i bokstype understationer

● 10kV nettilsluttet strømfordelingtil solcelleværker og distribuerede energilagringsprojekter

● Understøtter strømforsyningssystemer til industriparker, industrizoner, minerog motorvejsinfrastruktur

● Udendørs ringstrømforsyningspunkter i kystgader, byer og landdistrikter;anti-korrosionsskabe tilpasser sig barske driftsmiljøer

IV. Standard daglige vedligeholdelsesmetoder

1. Efterse jævnligt skabets ydretil buler, korrosion eller ældning/beskadigede tætningslister på skabslåger; reparer skåret maling for at forhindre rust og vandindtrængning.

2. Kontroller jævnligt gaskammertrykketaf gasisolerede modeller og adressere lavtrykslækagealarmer omgående.

3. Test gentagne gange den jævne koblingsydelseaf belastningsafbrydere og jordafbrydere, og fjern ophobet støv og snavs inde i skabet.

4. Tjek temperaturen på kabelsamlingerfor at eliminere skjulte farer såsom løse og overophedede ledningsterminaler.

5. Udfør regelmæssig isolationsmodstandsspændingstestog verificere den normale funktion af intelligente overvågningsterminaler og fejlindikatorer.

V. Industriens udviklingstendens

Drevet af Dual Carbon-politikken vinder miljøvenlige tørluftisolerede RMU'er udbredt popularitet. De erstatter den traditionelle drivhusgas svovlhexafluorid med ren luft som det isolerende medium for overlegen miljøpræstation. I mellemtiden er primær-sekundær integration, miniaturisering og intelligens blevet mainstream industriretninger, og RMU'er fortsætter med at levere pålidelig støtte til opbygningen af ​​urbane smarte distributionsnetværk.
