Højspændings-lokal reaktiv effektkompensationsenhed

Deyan Electric er en professionel industriel elektrisk leverandør med integreret R&D, produktion og service. Den lokale højspændingskompensationsenhed for reaktiv effekt forbedrer nettets stabilitet og strømkvalitet ved dynamisk at styre reaktivt strømflow. Det forbedrer spændingsreguleringen, reducerer transmissionstab og øger systemkapaciteten gennem automatisk kondensator/reaktor-omskiftning eller avanceret effektelektronik

Send forespørgsel

Produkt beskrivelse

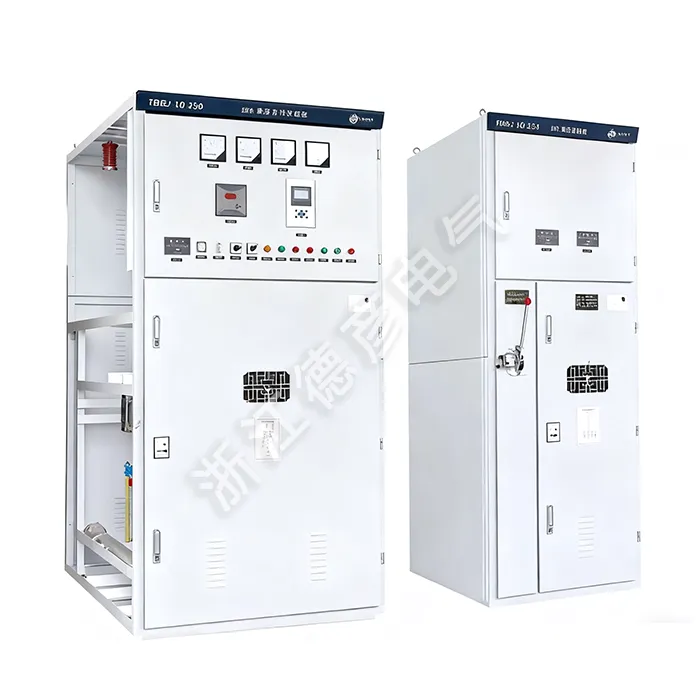

High Voltage Local Reactive Power Compensation Device er en 6-10kV/50Hz indendørsenhed designet til trefasede AC-motorer. Den giver lokaliseret reaktiv effektkompensation ved automatisk at skifte kondensatorer synkroniseret med motordrift - aktiveres ved opstart og afbrydes ved nedlukning.

High Voltage Local Reactive Power Compensation Device tilbyder to konfigurationer: en forenklet version med sikringsbeskyttet direkte forbindelse til motorterminaler, der begrænser strømmen til 90 % af motorens tomgangsstrøm for at forhindre selvexciterende overspænding (typisk effektfaktor 0,9); og en vakuumkontaktor-omskiftermodel, der understøtter højere kompensationskapacitet, der opnår en effektfaktor over 0,95. De vigtigste fordele ved TBBJ High-Voltage Local Reactive Power Compensation Device inkluderer reducerede strømtab, forbedret spændingskvalitet og forbedret motorstartydelse, der leverer overlegen kompensation sammenlignet med centraliserede systemer.

Produktparameter ( Specifikation )

Parameterkategori	Specifikation
Elektriske vurderinger
Nominel spænding	6 kV, 10 kV
Nominel frekvens	50 Hz / 60 Hz
Kompensationskapacitetsområde	100 ~ 5000 kvar (kan tilpasses)
Præstation
Måleffektfaktor (efter kompensation)	≥ 0,95
Svartid	Kontaktorbaseret: < 100 ms TSC (Tyristor-baseret): < 20 ms
Skiftemetode	Vakuumkontaktor eller tyristorkontaktmodul (TSC)
Beskyttelse og kontrol
Kontrolprincip	Automatisk kobling synkroniseret med motordrift; reaktiv effekt/effektfaktor lukket sløjfe kontrol.
Standard beskyttelser	Overstrøm, Overspænding, Underspænding, Differential, Overtemperatur, Kortslutning
Nøglefunktion	Forhindrer selvmagnetisering overspænding efter motorstop.
Meddelelse	Valgfri RS485/MODBUS-RTU eller Ethernet/IP
Standarder og miljø
Design Standard	GB/T, IEC 62271
Installation	Indendørs
Omgivelsestemperatur	-10 °C til +45 °C
Højde	≤ 1000 m (Derating ovenfor)

Produktfunktion og applikation

Præcis lokaliseret kompensation

Automatisk synkroniseret drift

Dobbelt konfigurationsfleksibilitet

Forebyggelse af selv-excitation

Betydelig energioptimering

Ansøgningssteder

◇ Kompakte sekundære understationer

◇ Små industri- og minevirksomheder

◇ Vindkraftværker

◇ Hoteller, indkøbscentre, kontorbygninger, kommercielle centre mv.

◇ C- Belastningsafbryderenhed

◇ D-Direct kabeltilslutningsenhed

◇ De-Direct kabeltilslutningsenhed med jordingskontakt

◇ F- Indlæs afbryder-sikring kombinationsenhed

◇ V- Vakuumafbryderenhed

High Voltage Local Reactive Power Compensation Device
