Guide til valg af koblingsudstyr

I det væsentlige, at vælge typen afkoblingsudstyrer en beslutningsproces, der går fra at "definere krav" til "matche parametre." For at gøre udvælgelsesprocessen mere overskuelig har jeg opdelt den i otte nøgledimensioner. Du kan bruge dette som en tjekliste, hvor du tjekker hvert punkt i forhold til din faktiske situation.

Tre kernedimensioner til valg af koblingsudstyr

Valg Dimension

Nøgleovervejelser

Udvælgelsesvejledning

1. Spændingsniveau

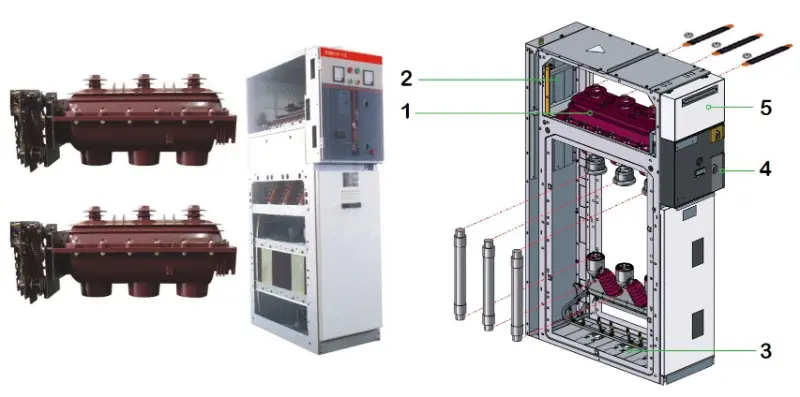

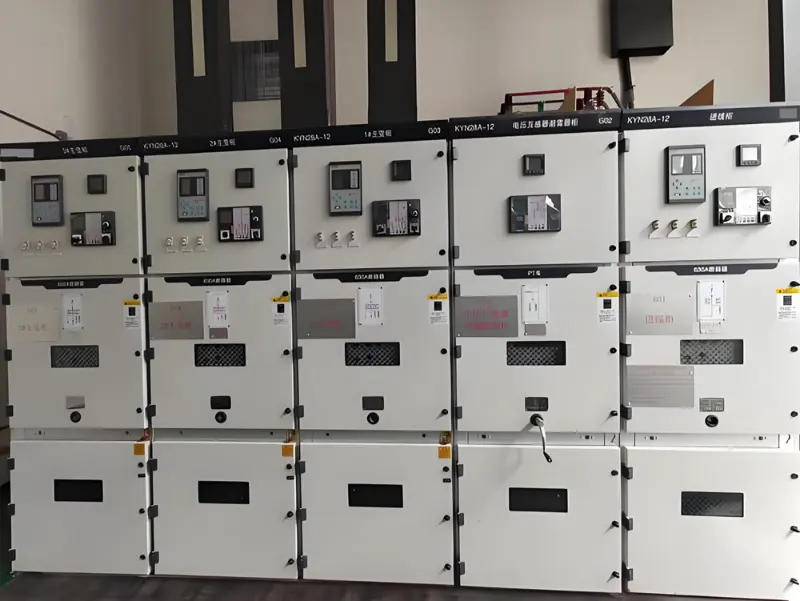

Bestem, om det er til et højspændingssystem (f.eks. 10kV, som indgående linje/transformator primær side) eller et lavspændingssystem (f.eks. 380V/220V, som udgående linje/terminalfordeling).

Dette er den mest fundamentale opdeling, der direkte bestemmer udstyrets isoleringsniveau og interne komponenter.

2. Installationsmiljø

Vurder om det er til indendørs eller udendørs installation, og om der er særlige krav som vandtætning (IP-klassificering), fugtbestandighed, korrosionsbestandighed eller eksplosionsbeskyttelse.  Udendørs brug kræver høje indtrængningsbeskyttelsesklasser (f.eks. IP54 eller højere) og kabinetter i rustfrit stål; fugtige/ætsende miljøer kræver fuldt lukket udstyr eller specielle belægningsbehandlinger.

3. Funktionelt formål

Definer klart hovedformålet: belysning, effekt (f.eks. motorstyring), effektfordeling, effektfaktorkorrektion (kondensatorbank) eller måling. Lysfordelingsbokse har små belastninger og kan vægmonteres; strømfordelingsbokse har store belastninger, er ofte gulvstående og kræver ofte motorstyringsenheder.

4. Strukturform

Vælg mellem fast type (f.eks. GGD, økonomisk) eller udtrækstype (f.eks. GCK/GCS/MNS, nem vedligeholdelse, høj pålidelighed). Fast type er velegnet til situationer med spredte belastninger, få kredsløb og begrænsede budgetter.

Udtrækstypen er velegnet til situationer med koncentrerede belastninger, mange kredsløb og høje krav til strømforsyningssikkerhed (f.eks. datacentre, petrokemisk industri).

5. Elektriske parametre

Bekræft systemets nominelle spænding, frekvens og beregnede strøm. Endnu vigtigere, sikre overholdelse af dynamiske og termiske stabilitetskrav under kortslutningsforhold. Afbryderens brydeevne skal være større end den maksimale kortslutningsstrøm på installationsstedet.  Parametertilpasning er grundlæggende for sikker drift. Det skal være baseret på strenge beregninger, ikke kun erfaring eller skøn.                6. Projekt Natur

Er det et nyt byggeprojekt, et renoveringsprojekt eller et kapacitetsudvidelsesprojekt?

For nybyggeri, prioriter højkvalitets, yderst pålidelige nye produkter. Ved renovering/udvidelse henvises til den eksisterende skabstype for lettere systemintegration.

7. Installationsplads

Mål elrummets længde, bredde og højde, især bredden af ​​betjeningsgangene foran og bagved skabene.

Tilgængeligheden af ​​plads begrænser direkte kabinettets dimensioner og layout. For eksempel skal baggangens bredde opfylde vedligeholdelseskravene, og rækker af skabe længere end 6m kræver to udgangspunkter.

8. Vedligeholdelse og ledelse  Tænk på det tekniske færdighedsniveau for driftspersonalet og kravene til vedligeholdelseskomfort.

Udtræksskabe giver god enhedsudskiftelighed; under vedligeholdelse kan den defekte enhed trækkes ud for hurtigt at genoprette strømforsyningen, men omkostningerne er højere.

Almindelige koblingsmodeller og relevante scenarier

Efter at have forstået kernedimensionerne, lad os se på flere almindelige typerlavspændingsanlægpå markedet. Dette vil hjælpe dig med at matche dine abstrakte krav med specifikke produkter.

Modelserie  Strukturtype  Kerneegenskaber

Typiske anvendelige scenarier

:-----------  :-------------  :--------------------------------------------------------

GGD  fast Økonomisk og praktisk, simpelt kredsløb, men kræver strømafbrydelse for vedligeholdelse.

Industri- og minevirksomheder, byggepladser med omkostningsfølsomhed, færre kredsløb og lave krav til strømforsyningskontinuitet.

GCK       Udtrækning

Består af Motor Control Center (MCC) enheder. Isolerede kredsløb giver god sikkerhed og pålidelighed. Tilbyder god værdi for pengene.

Strømsystemer, industri- og minevirksomheder, højhuse, der kræver strømkonvertering, distribution og motorstyring. I øjeblikket en meget brugt type.

GCS       Udtrækning

Forbedret design baseret på GCK, fleksibel struktur, god udskiftelighed af skuffeenheder. Tidlige versioner havde relativt lavere beskyttelsesniveauer.  Distributionssystemer i store kraftværker, petrokemiske anlæg osv., der kræver høje automatiseringsniveauer og grænsefladeevne med computere.

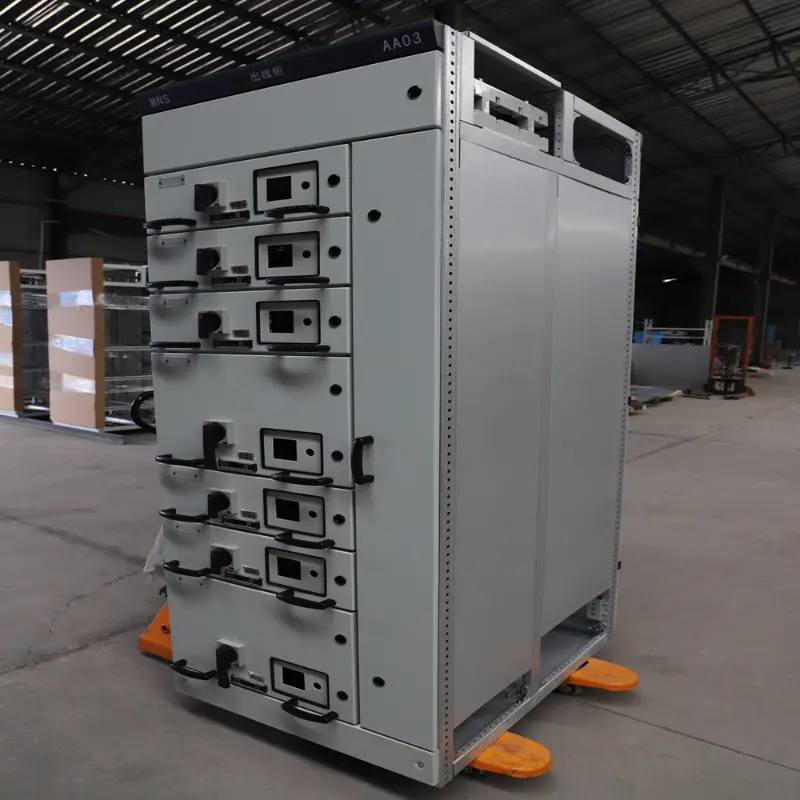

MNS       Udtrækning

Kompakt design, modulær struktur, fremragende håndværk, højt beskyttelsesniveau, overlegen ydeevne, men relativt højere omkostninger (ca. det dobbelte af GCS).  Situationer med ekstremt høje krav til strømforsyningens pålidelighed, sikkerhed og pladsudnyttelse, såsom store datacentre, eksklusive hoteller og præcisionsfremstillingsværksteder.

> Kort sagt, fra GGD til MNS, kan det ses som en progression i både ydeevne og omkostninger. For de fleste konventionelle projekter er GCK ofte et fornuftigt valg, der balancerer økonomi og pålidelighed.
