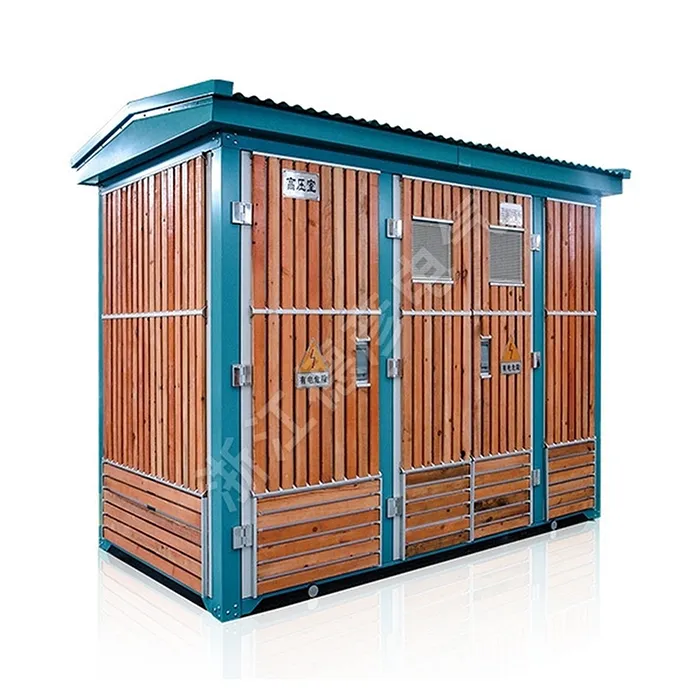

Høj/lavspænding præfabrikeret understation

Deyan Electric er en professionel leverandør med rig produktionserfaring inden for industrielle elektriske apparater. Den præfabrikerede høj-/lavspændingsstation er en kompakt, fuldt lukket og typetestet løsning til 12kV til 400V strømfordeling. Denne "plug-and-play" enhed integrerer en transformer, HV/LV koblingsudstyr og styresystemer i et enkelt, robust og vejrbestandigt kabinet. Den sikrer pålidelig energiforsyning, øget sikkerhed og er ideel til hurtig implementering i bymæssige, industrielle og kommercielle applikationer

Send forespørgsel

Produkt beskrivelse

Den præfabrikerede høj-/lavspændingsstation bruges i vid udstrækning i bynetopgraderinger, boligsamfund, højhuse, industri- og minefaciliteter, hoteller, indkøbscentre, lufthavne, jernbaner, oliefelter, dokker, motorveje og midlertidige strømanlæg til både indendørs og udendørs applikationer.

Den præfabrikerede høj-/lavspændingsstation er en fuldt integreret, kompakt løsning til at transformere mellemspænding (f.eks. 12kV eller 40,5kV) til lavspænding (400V). Denne "plug-and-play" enhed kombinerer transformere, HV/LV-koblingsudstyr og styresystemer i et robust, vejrbestandigt kabinet. Den sikrer pålidelig strømfordeling, muliggør hurtig implementering på stedet med minimalt anlægsarbejde og er ideel til bymæssige, industrielle og vedvarende energianvendelser.

Produktparameter ( Specifikation )

● Tekniske specifikationer for belastningskontakt

Serienummer	Navn	Enhed	FKN12-12 Belastningskontakt	FZN25-12 Vakuumbelastningskontakt
1	Nominel spænding	kV	10
2	Maksimal driftsspænding	kV	12
3	Nominel frekvens	Hz	50
4	Nominel strøm	A	630
5	Nominel brudbelastningsstrøm	A	630
6	Termisk stabilitetsstrøm (RMS)	kA/S	20/2	20/4
7	Dynamisk stabilitetsstrøm	kA	50	50
8	Kortslutnings lukkestrøm (peak)	KA	50	50
9	Brydecyklusser med fuld belastning	Anden	20	10000
10	Mekanisk liv	Anden	2000	10000
11	1 min strømfrekvensmodstandsspænding (fase-til-fase og fase-til-jord)	kV	42	42
12	Lynimpulsspænding (relativt og i forhold til jord)	kV	75	75

● Tekniske specifikationer for højspændingssikringer

Serienummer		Nominel spænding (kV)	Brydestrøm (A)	Brydestrøm (KA)	Sikringsværdi (A)
UK model	indenlandsk model	Nominel spænding (kV)	Brydestrøm (A)	Brydestrøm (KA)	Sikringsværdi (A)
SDL※J		12	40	31.5	6,3 10 16 20 25 31,5 40
SDL※J	XRNT-12	12	100	31.5	50 63 71 80 100
SDL※J		12	125	31.5	125

*Bemærk: Bestemmes af, om en angriber er installeret. N angiver ingen angriber, A angiver angriber til stede.

Serienummer	Trip-enhedstype	Mærkestrøm for overstrømsrelæ A	Brydekapacitet kA (AC 380V)
DW15-630		315.400.630	40
DW15-1000		630.800.1000	50
DW15-1600	Termisk-elektromagnetisk eller elektronisk	1600	50
DW15-2500		1600,2000,2500	60
CW1-2000		630,800,1000,1250,1600,2000	65(80)
CW1-3200	Intelligent	2000,2500,3200	100

Produktfunktion og applikation

Kompakt, integreret "Plug-and-Play"-design

Robust og vejrbestandig kabinet

Høj sikkerhed og pålidelighed

Fremragende Transformer Ydeevne

Fleksibel konfiguration og nem vedligeholdelse

Ansøgningssteder

◇ Kompakte sekundære understationer

◇ Små industri- og minevirksomheder

◇ Vindkraftværker

◇ Hoteller, indkøbscentre, kontorbygninger, kommercielle centre mv.

◇ C- Belastningsafbryderenhed

◇ D-Direct kabeltilslutningsenhed

◇ De-Direct kabeltilslutningsenhed med jordingskontakt

◇ F- Indlæs afbryder-sikring kombinationsenhed

◇ V- Vakuumafbryderenhed

High/Low Voltage Prefabricated Substation
