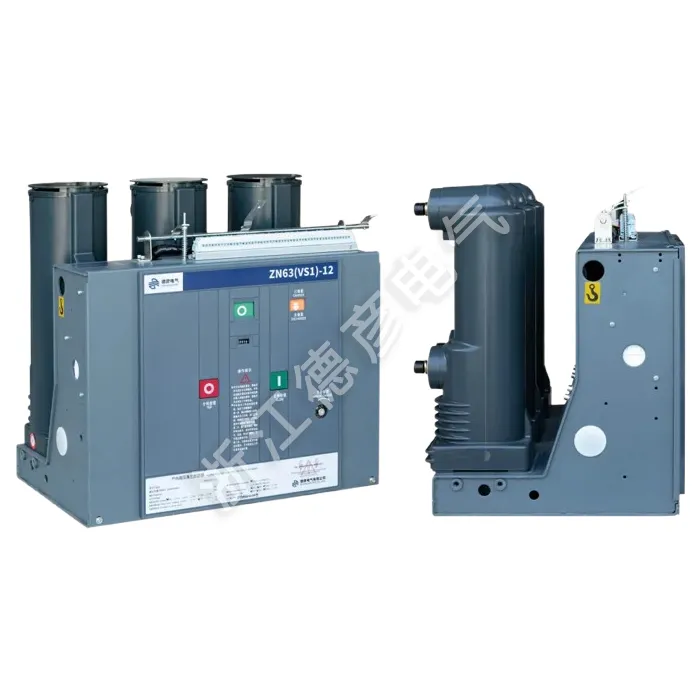

Fast indendørs højspændingsvakuumafbryder

Deyan Electric er en professionel leverandør med rig produktionserfaring inden for industrielle elektriske apparater. Den faste indendørs højspændingsvakuumafbryder designet til 12kV-systemer. Ved at bruge avanceret vakuumafbrydelsesteknologi sikrer den pålidelig strømafbrydelse, minimal vedligeholdelse og øget sikkerhed. Kompakt og alsidig, den er ideel til strømfordeling og beskyttelse i forskellige industri- og forsyningsapplikationer.

Send forespørgsel

Produkt beskrivelse

Den faste indendørs vakuumafbryder er et trefaset AC 50Hz, 12KV indendørs koblingsudstyr. Det er velegnet til kontrol og beskyttelse af industrivirksomheder, kraftværker, transformerstationer og elektriske faciliteter og er velegnet til hyppige driftssteder. Betjeningsmekanismen og afbryderhuset er integreret. Den kan være udformet som en fast installationsenhed eller være udstyret med en dedikeret aktiveringsmekanisme til at danne en skuffeenhed til brug. Hovedkredsløbsdelen af den faste indendørs vakuumafbryder kan vedtage en integreret størknet terminalpol for at opnå miniaturisering, høj pålidelighed og vedligeholdelsesfri af afbryderen. Den kan udstyres med KYN28-12(GZS) type mellemmonterede skuffe-type koblingsskabe, og den faste type kan også bruges i XGN fast type koblingsskabe.

Produktparameter ( Specifikation )

Serienummer	Navn		Enhed	Data
1	Nominel spænding		kV	12
2	Maksimal driftsspænding		KV	12
3	Nominel strøm		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Nominel kortslutningsbrudstrøm (nominel termisk stabilitetsstrøm - RMS)		KA	20/25	31.5		40
5	Nominel kortslutningslukkestrøm (peak)		KA	50/63	80		100
6	Nominel spidsmodstandsstrøm (nominel dynamisk stabilitetsstrøm - spidsværdi)		KA	50/63	80		100
7	4S-klassificeret kortslutningsmodstandsstrøm		KA	20/25	31.5		20/25
8	Nominel isoleringsniveau	Arbejdsspændingsmodstand (før og efter nominel brud)/1 min Strømfrekvens Spændingsmodstand	KV	Ground 42 (pause 48)
		Modstå spænding (før og efter nominel brud) / Peak nominel lynimpuls modstår spænding		Ground 75 (pause 85)
9	Nominel termisk stabilitetstid		S	4
10	Nominel driftssekvens			Separat -0,3S - Kombineret -180S - Kombineret
11	Mekanisk liv		Anden	20000
12	Nominel kortslutningsbrud aktuelt antal pauser		Anden	50
13	Driftsmekanisme nominel lukkespænding (DC)		v	AC, DC 110.220
14	Driftsmekanisme nominel åbningsspænding (DC)		v	AC, DC 110.220
15	Kontaktgab		mm	11±1
16	Overslag (kontaktfjeder kompressionslængde)		mm	3,5±0,5
17	Trefaset lukning og åbningstid		ms	≤2
18	Kontakt afvisningstid under lukning		ms	≤2
19	Gennemsnitlig udløsningshastighed		m/s	0,9~1,2
	Gennemsnitlig lukkehastighed		m/s	0,5-~0,8
20	Åbningstid	Ved den maksimale driftsspænding	S	≤0,05
21		Ved minimum driftsspænding		≤0,08
22	Lukketid		S	0.1
23	Modstand af hver fase hovedkredsløb		μΩ	630 ≤50		1250 ≤ 45
24	Tilladt kumulativ slidtykkelse for bevægelige og stationære kontakter		mm	3

Produktfunktion og applikation

Avanceret vakuumafbrydelse

Fast & kompakt design

Høj sikkerhed og pålidelighed

Forårsdriftsmekanisme

Alsidigt anvendelsesområde

◇ Kompakte sekundære understationer

◇ Små industri- og minevirksomheder

◇ Vindkraftværker

◇ Hoteller, indkøbscentre, kontorbygninger, kommercielle centre mv.

◇ C- Belastningsafbryderenhed

◇ D-Direct kabeltilslutningsenhed

◇ De-Direct kabeltilslutningsenhed med jordingskontakt

◇ F- Indlæs afbryder-sikring kombinationsenhed

◇ V- Vakuumafbryderenhed
