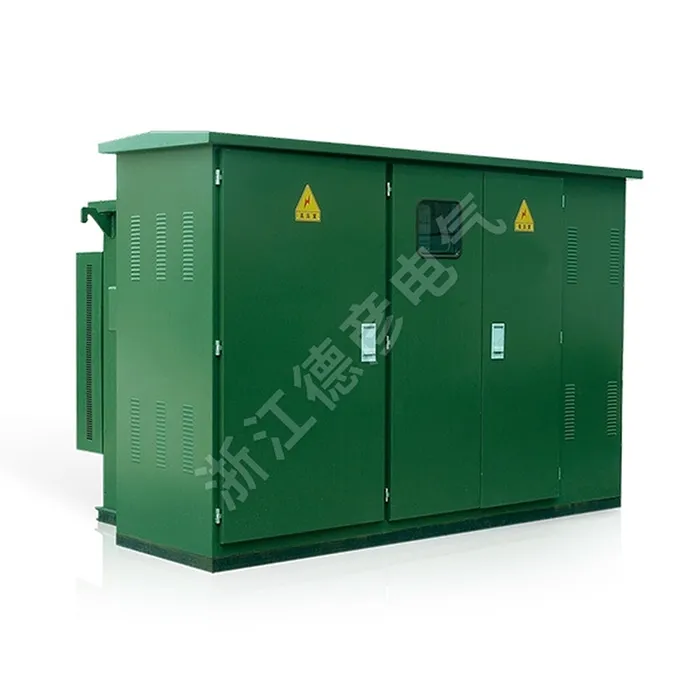

Præfabrikeret boks-type understation i amerikansk stil

Deyan Electric er en professionel leverandør med rig produktionserfaring inden for industrielle elektriske apparater. Den præfabrikerede bokstype understation i amerikansk stil er en kompakt, fuldt integreret løsning til 10kV-35kV strømfordeling. Den har et manipulationssikkert, vejrbestandigt stålkabinet med et klassisk æstetisk design. Denne "plug-and-play"-enhed kombinerer en højspændingsringhovedenhed, en transformer med lavt tab og lavspændingskoblingsudstyr til et enkelt, robust system. Det sikrer pålidelig ydeevne, nem installation og er ideel til offentlige rum, boligområder og industrielle applikationer.

Send forespørgsel

Produkt beskrivelse

Den præfabrikerede boks-type transformerstation i amerikansk stil inkorporerer avanceret international teknologi, mens den er skræddersyet til hjemlige forhold. Den præfabrikerede transformerstation i amerikansk stil har et kompakt design, nem installation og vedligeholdelse, lav støj, lave tab, tyverisikring, stærk overbelastningskapacitet og omfattende sikkerhedsforanstaltninger. Den er velegnet til nye boligområder, grønne bælter, parker, stationer, hoteller, byggepladser, lufthavne og lignende

Produktparameter ( Specifikation )

Serienummer	Navn	Enhed	Tekniske specifikationer
1	Nominel spænding	kv	10/0,4 (højt tryk/lavt tryk)
2	Maksimal driftsspænding	kv	12 (Højspændingsside)
3	Nominel frekvens	Hz	50
4	Nominel kapacitet	KVA	50-1600
5	1 minuts strømfrekvens modstår spænding	KV	35
6	Lynimpulsspænding	KV	75
7	Kølemetode		Olie-nedsænket selvkølende
8	Højspændings backup sikrings brydestrøm	kA	50
9	Indsættelse af sikringsbrudstrøm	KA	2.5
10	Omgivelsestemperatur	℃	-35-+40
11	Tilladt temperaturstigning af spolen	k	65
12	No-load spændingsregulering		±5 % eller ±2 × 2,5 %
13	Støjniveau	dB	50
14	Beskyttelsesvurdering		IP43

Transformer tekniske specifikationer Tabel

Med den nye S9-serie transformerkerne, som tilbyder lave tab, fremragende overbelastningskapacitet og stærk kortslutningsmodstand. Alle fastgørelseselementer er behandlet med anti-løsende foranstaltninger, hvilket eliminerer behovet for kerneløft. Alternativt er de overlegne transformatorer i S10-serien og S11-serien også tilgængelige.

Kapacitet kVA	Spænding kV		Tilslutningsgruppebetegnelse	Ingen belastning strøm %			Ingen belastning strøm %			Impedansspænding %	S9	S10	S11
Kapacitet kVA	Højtryk	Lavt tryk	Tilslutningsgruppebetegnelse	S9	S10	S11	S9	S9	S11	Impedansspænding %	S9	S10	S11
50	10±5 % eller ±2×2,5 %	0.4	Dyn11 eller Yyn0	2.0	1.9	0.75	0.17	0.15	0.12		0.87	0.83	0.87
63				1.9	1.8	0.7	0.2	0.18	0.14		1.04	0.99	1.04
80				1.9	1.7	0.7	0.25	0.22	0.175		1.25	1.2	1.25
100				1.8	1.55	0.65	0.29	0.26	0.2		1.5	1.42	1.5
125				1.7	1.45	0.65	0.34	0.3	0.235	4.0	1.8	1.72	1.8
160				1.6	1.3	0.6	0.4	0.36	0.27		2.2	2.12	2.2
200				1.5	1.2	0.55	0.48	0.43	0.33		2.6	2.5	2.6
250				1.4	1.1	0.5	0.56	0.5	0.39		3.05	2.9	3.05
315				1.4	1.0	0.45	0.67	0.29	0.465		3.65	3.45	3.65
400				1.3	1.0	0.4	0.8	0.71	0.56		4.3	4.15	4.3
500				1.2	1.0	0.4	0.96	0.85	0.67		5.15	4.82	5.15
630				1.1	0.8	0.4	1.2	1.6	0.81		6.2	5.86	6.2
800				1.0	0.7	0.35	1.4	1.23	0.98		7.5	7.2	7.5
1000				1.0	0.6	0.3	1.7	1.5	1.15	4.5	10.3	9.8	10.3
250				0.9	0.6	0.27	1.95	1.72	1.36		12.0	12.2	12.0

Produktfunktion og applikation

Integreret og kompakt design

Olie-nedsænket transformerkerne

Høj sikkerhed og manipulationsmodstand

Forudtestet for pålidelighed

Fleksibel installation og jording

Ansøgningssteder

◇ Kompakte sekundære understationer

◇ Små industri- og minevirksomheder

◇ Vindkraftværker

◇ Hoteller, indkøbscentre, kontorbygninger, kommercielle centre mv.

◇ C- Belastningsafbryderenhed

◇ D-Direct kabeltilslutningsenhed

◇ De-Direct kabeltilslutningsenhed med jordforbindelse

◇ F- Indlæs afbryder-sikring kombinationsenhed

◇ V- Vakuumafbryderenhed
