Hvordan KYN28-12 koblingsudstyr modtager, distribuerer, kontrollerer, beskytter og overvåger strøm

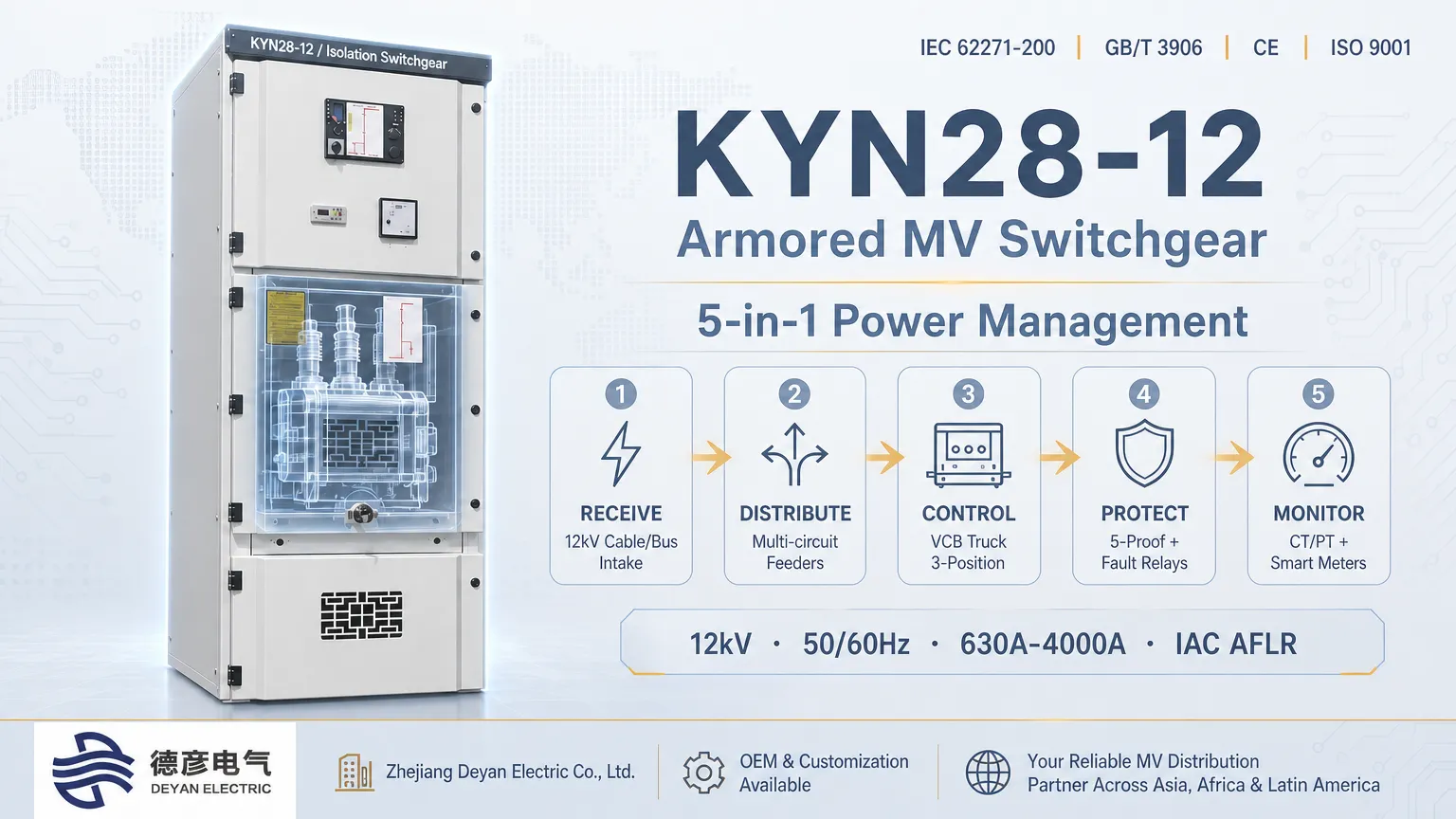

Det KYN28-12 metalbeklædte, udtrækkelige AC-metalkapslede koblingsudstyr (mellemspændingsskab) er kerneudstyr til 12 kV indendørs strømdistribution. Fremstillet i overensstemmelse med IEC 62271-200 og GB/T 3906, anvendes det i vid udstrækning i transformerstationer, industrimineprojekter, fotovoltaiske kraftværker, renovering af strømnet i byer og oversøisk infrastruktur. Så hvordan accepterer og distribuerer KYN28-12-koblingsanlægget, beskyttelse, og distribuerer kredsløbsstrøm?

Dette koblingsudstyr modtager højspændingsstrøm via indgående forsyningsenheder, distribuerer energi gennem samleskinnesystemer, styrer kredsløb med vakuumafbrydertrucks, implementerer fejlbeskyttelse med mikroprocessorbaserede relæer og udfører driftsovervågning ved hjælp af CT'er, PT'er og sekundære instrumenter. Ved at integrere disse fem nøglefunktioner fungerer den som et kritisk knudepunkt for 10-12 kV strømfordelingssystemer.Zhejiang Deyan Electric Co., Ltd.er placeret i Leqing, Wenzhou, Zhejiang. Det er specialiseret i R&D, produktion og eksport af høj- og lavspændingskomplet sæt distributionsudstyr. Det kan levere standardiserede og tilpassede KYN28-12 koblingsudstyr omfattende løsninger med produkter, der er egnede til projektforhold i flere oversøiske lande i Asien, Afrika, Latinamerika, Mellemøsten og andre regioner.

1. Strømmodtagelse: Indgang til højspændingsforsyning

Strømmodtagelse fuldføres hovedsageligt af skabet til indgående foder. 12 kV højspændingsstrøm fra opstrøms understationer eller transformere føres ind i kabelrummet i det indgående foderskab via kabler eller buskanaler og forbindes derefter til hovedskinnerne inde i samleskinnerummet.

Ved at anvende en metalopdelt rumopdelt struktur er samleskinnerummet, afbryderrummet, kabelrummet og det sekundære instrumentrum adskilt af metalbarrierer. Dette mindsker risikoen for lysbuefejl og sikrer sikker og stabil højspændingsstrømindtag. KYN28-12 koblingsudstyr fremstillet af Zhejiang Deyan Electric er kompatible med 50 Hz/60 Hz strømnet og understøtter forskellige nominelle strømspecifikationer. Tilpasning til miljøer i store højder, høje temperaturer og støvede omgivelser er tilgængelig for at passe til netdriftsforhold i Sydøstasien, Afrika, Latinamerika og andre oversøiske lande.

2. Strømfordeling: Strømforsyning til flere belastningskredsløb

Når strømmen når hovedskinnerne, realiseres strømfordelingen gennem udgående-tilførselsskabe, buskoblingsskabe og PT-måleskabe. Hovedskinnerne omleder elektrisk energi til individuelle udgående kredsløb til nedstrømsbelastninger såsom distributionstransformatorer, højspændingsmotorer, fotovoltaiske nettilsluttede enheder og minedriftsudstyr.

Enkeltskinne- og sektionsopdelte enkeltskinnekonfigurationer understøttes. Yderligere udgående foderskabe kan tilføjes for at udvide kapaciteten til industriparker, miner og nye energi-kraftværker, hvilket muliggør rationel strømallokering og forbedret strømforsyningssikkerhed. Zhejiang Deyan Electric kan fuldføre komplet sæt kabinetløsningsdesign, montering og fabrikstest i fuld omfang i overensstemmelse med kundernes enkeltlinjediagrammer for at reducere presset fra idriftsættelse på stedet til oversøiske projekter.

3. Kredsløbskontrol: Kredskobling via strømafbrydertruck

Vakuum-afbryderlastbilen er den centrale kontrolkomponent i KYN28-12. Den har tre positioner:

• Servicestilling: Primært kredsløb lukket for normal strømforsyning;
• Test position: Primært kredsløb isoleret, mens sekundære styrekredsløb forbliver strømførende til fejlretning uden højspænding;
• Fjernet position: Lastbil helt udtrukket for komplet galvanisk isolering for at lette vedligeholdelse og udskiftning.

Både lokal manuel betjening og fjernbetjent elektrisk lukning/udløsning er tilgængelige til kredsløbskobling og belastningsoverførsel. Et komplet mekanisk "fem-forebyggende" spærresystem forhindrer fejlfunktioner såsom indsættelse/udtagning af lastbil under last eller døråbning i strømførende rum, hvilket eliminerer sikkerhedsrisici forårsaget af operatørfejl. Deyan Electric udfører fuld-vare-verifikation af mekaniske låse før levering fra fabrikken for at sikre sikker og pålidelig drift på stedet.

4. Kredsløbsbeskyttelse: Fejlafhjælpning på flere niveauer til isolering af fejlkredsløb

Mekaniske interlocks og intelligente kontrolsystemer koordinerer med vakuumafbrydere for at håndtere almindelige distributionsfejl, herunder kortslutning, overbelastning, jordfejl og unormal spænding:

• Øjeblikkelig kortslutningsbeskyttelse: Udløses inden for millisekunder efter kortslutning for at isolere fejlbehæftede kredsløb og forhindre fejludbredelse;
• Overbelastningsbeskyttelse: Forsinket udløsning under vedvarende overbelastning for at undgå overophedningsskader på kabler og udstyr;
• Jordfejlsbeskyttelse: Registrerer enfasede jordfejl og udløser tripping eller alarmer mod lækagerisici;
• Overspændings-/underspændingsbeskyttelse: Overvåger samleskinnespændingen via PT'er og afbryder strømmen, når spændingen overstiger tærsklerne, velegnet til oversøiske net med alvorlige spændingsudsving.

Det ruminddelte metalbeklædte design begrænser indvendige buer i et enkelt rum, hvilket forhindrer enkeltpunktsfejl i at sprede sig til hele samleskinnen og opretholder strømforsyningen til sunde kredsløb. Almindelige nationale og internationale beskyttelsesrelæer kan konfigureres til at tilfredsstille tekniske specifikationer fra forskellige lande.

5. Kredsløbsovervågning: Realtidsdataindsamling til intelligent drift og vedligeholdelse

Kredsløbsovervågning implementeres i samarbejde af strømtransformatorer (CT'er), spændingstransformatorer (PT'er), smarte målere, strømførende ledningsindikatorer og beskyttelsesenheder. CT'er samler kredsløbsstrøm, mens PT'er får samleskinnespænding. Driftsdata overføres til sekundære instrumenter og beskyttelsesanordninger. Operatører kan læse realtidsparametre, herunder spænding, strøm, strøm og afbryderstatus; systemet registrerer fejlhændelser og udsender alarmsignaler. Live-line-indikatorer giver tydelige visuelle advarsler om strømførende højspændingsrum. Visse konfigurationer understøtter SCADA-forbindelse til fjernadgang til data og statusovervågning, hvilket reducerer O&M-arbejdsbyrden på stedet for oversøiske projekter. Deyan Electric kan levere komplette sekundære skematiske diagrammer og ledningstegninger som understøttende dokumenter for at lette konstruktionskoordinering for oversøiske EPC-ingeniører.

6. Fordele for udenrigshandelsprojekter

• Miljøtilpasningsevne: Standard driftstemperaturområde: ‑15 ℃ ~ +40 ℃; forringede brugerdefinerede designs til høje højder, høje temperaturer, fugtige og støvede miljøer.
• Overholdelse og certificering: Fremstillet i henhold til IEC 62271 internationale standarder. CE, ISO 9001 og andre certifikater er tilgængelige for projektaccept og fortoldning.
• Modulær konstruktion: Skab samlet af galvaniseret-aluminium stålplader behandlet af CNC. Enkel installation; modulære lastbiler letter udskiftning af reservedele og reducerer vedligeholdelsesomkostningerne.
• One-stop service: Anvendelsesområde dækker løsningsdesign, fremstilling, fabrikstest, søværdig emballage og levering af tekniske dokumenter. OEM / ODM-tilpasning understøttes. Beskyttelsesklasse, kredsløbskonfiguration og 50 Hz / 60 Hz frekvens kan skræddersyes efter behov.

Oversigt

KYN28-12 koblingsudstyr modtager elektrisk energi via indgående tilførselsenheder og distribuerer strøm gennem samleskinnesystemer. Vakuumafbryderlastbiler udfører kredsløbsstyring; mikroprocessorbaserede beskyttelsesrelæer realiserer fejlbeskyttelse; CT'er, PT'er og sekundære intelligente komponenter muliggør kredsløbsovervågning. Koordineringen af ​​disse fem funktioner garanterer sikker og pålidelig drift af 12 kV strømfordelingssystemer. Som en original udstyrsproducent,Zhejiang Deyan Electric Co., Ltd.kan give oversøiske EPC'er og ingeniørentreprenører komplette tilpassede og levere tjenester til KYN28-12 koblingsudstyr, der fungerer som en pålidelig partner til oversøiske mellemspændingsdistributionsprojekter.
