Hvad er de fem nøglemålinger til evaluering af transformator?

Fem nøglemålinger tilEvaluering af transformatorKvalitet, baseret på internationale standarder (IEC 60076) og industriteknisk praksis, fokuserer primært på transformatorens ydeevne, effektivitet, sikkerhed og driftsstabilitet. Nedenfor er en systematisk forklaring af de fem kernemetrikker:

1. Nominel kapacitet

Refererer til den tilsyneladende effekt, som en transformer kontinuerligt kan levere over længere perioder under nominel spænding, nominel frekvens og specificerede køleforhold, målt i kVA eller MVA.

Funktion: Bestemmer transformatorens bæreevne og fungerer som det primære grundlag for valg.

Udvælgelsesprincip: Baseret på total belastningseffekt (i betragtning af effektfaktor og samtidig faktor), med en margin på 15 %-25 % reserveret for at undgå overbelastning og opvarmning (“lille hest trækker en stor vogn”) eller spild i tomgang (“stor hest trækker en lille vogn”).

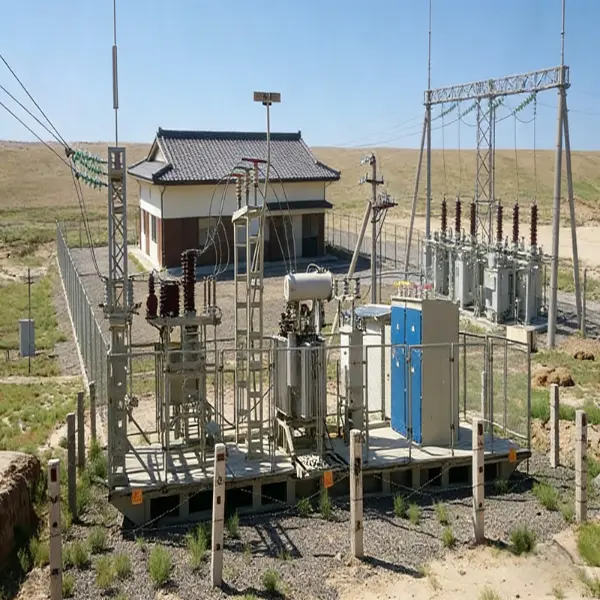

Engineering Anvendelse: 35 kV transformatorer spænder typisk fra 1 til 40 MVA, mens fotovoltaiske step-up stationer almindeligvis bruger 400 til 1000 kVA enheder.

Eksempler på produktparametre: Deyan Electrics 35 kV transformer har en nominel kapacitet på 160 kVA; Xiangtong Electrics tør-type transformer er normeret til 400 kVA.

2. Tab uden belastning

Også kendt som jerntab, dette refererer til det aktive effekttab, når transformatorens sekundære side er åben, og primærsiden udsættes for nominel spænding. Den består primært af kernehysterese og hvirvelstrømstab.

Påvirkningsfaktorer: Kernemateriale (f.eks. koldvalsede kornorienterede siliciumstålplader), lamineringsproces, design af magnetisk fluxtæthed.

Betydning af energieffektivitet: En kernemetrik til evaluering af transformatorens energieffektivitet. Ultra-premium effektivitetsprodukter har belastningstab ≤ 0,6W/kg.

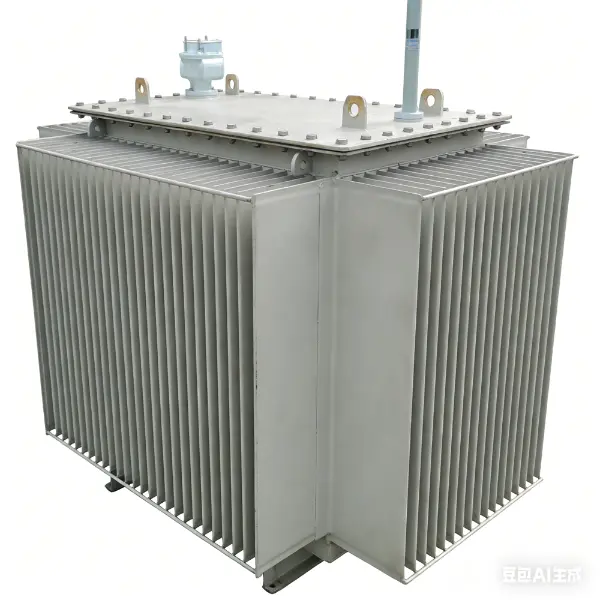

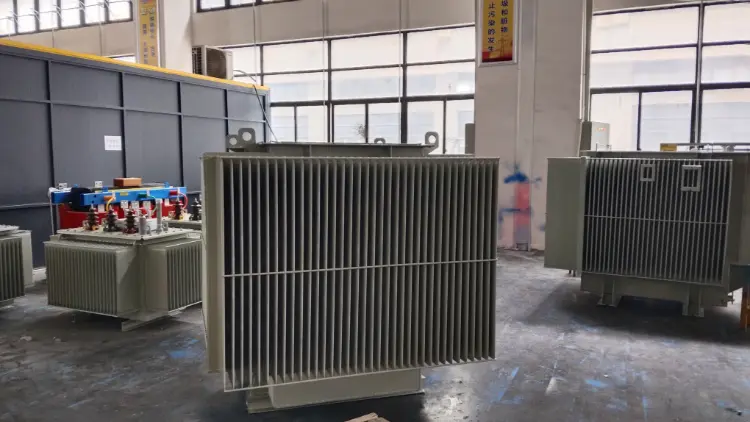

Typiske værdier: En 160kVA olie-nedsænket transformer har tomgangstab omkring 280W; højeffektive modeller kan falde til under 200W.

3. Lasttab

Også kendt som kobbertab refererer dette til det aktive effekttab genereret af viklingsmodstand under nominel strøm, proportionalt med kvadratet af belastningsstrømmen.

Påvirkningsfaktorer:

Ledermateriale (kobber overgår aluminium), tværsnitsareal og forbindelsesproces.

Evalueringsværdi:

Direkte påvirker driftsomkostningerne; lavere tab giver bedre langsigtet energieffektivitet.

Typiske værdier:

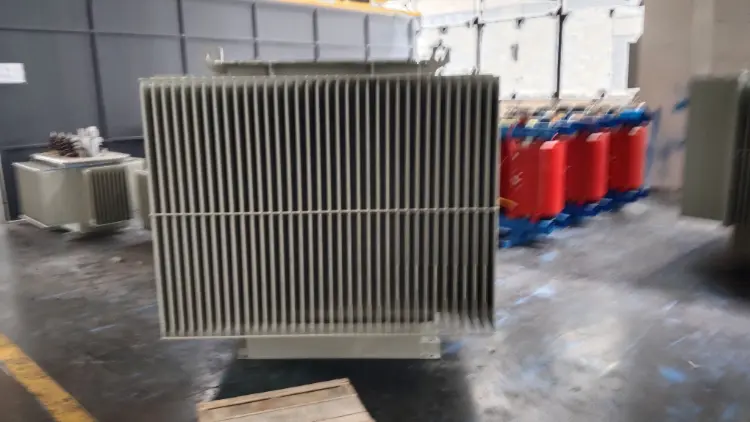

En 160kVA transformer har belastningstab omkring 2820W, mens højeffektive modeller kan styres under 2500W.

Eksempel på produktparameter: Deyan elektriske transformatorbelastningstab er 2820W

4. Kortslutningsimpedans (%)

Refererer til den procentdel af nominel spænding, der kræves for at påføre nominel strøm til den primære side, når den sekundære side er kortsluttet, hvilket afspejler størrelsen af ​​transformerens interne modstand.

Funktioner:

Begrænser kortslutningsstrøm (højere impedans reducerer kortslutningsstrøm);

Påvirker spændingsreguleringshastigheden (højere impedans forårsager større spændingsfald under belastningsudsving).

Typisk rækkevidde:

Fordelingstransformatorer: 4%–6% (balancerende stabilitet og spændingsfald);

Industrielle kraftige (f.eks. lysbueovne): 8%-15%;

Når flere enheder arbejder parallelt, skal impedansafvigelsen være ≤±0,5 %.

Produkteksempler:

Huarui Electric: 4,5% impedansspænding

Xiangtong Electric: 4,0% impedansspænding

5. Isoleringsydelse

Dækker isoleringsstyrke og ældningsstatus mellem viklinger og mellem viklinger og jord, hvilket danner grundlaget for sikker drift.

Kernetestelementer:

Isolationsmodstand: Målt med megohmmeter, afspejler isoleringstørhed og ældningsgrad;

Strømfrekvens modstå spænding: Tåler specificeret spænding (f.eks. 75 kV for 35 kV viklinger) i 1 minut uden nedbrud;

Delvis udledning (PD): ≤3pC er optimal; overskridelse af denne tærskel indikerer isolationsforringelse;

Isoleringsklasse: Klasse A (105°C), Klasse F (155°C), Klasse H (180°C), bestemmer temperaturstigningsgrænser.

Standardgrundlag: Både GB/T 6451 og IEC 60076 specificerer obligatoriske grænser for isoleringsmodstandsspænding og delvis afladning.

Eksempel på produktparameter: Jinghengjin-fremstillede transformere har isolationsniveau LI200AC85; Jinyu Electrics isoleringsklasse er H.

Supplerende noter: Andre kritiske hjælpeindikatorer

Selvom de ikke er blandt de "fem kerneparametre", forbliver disse væsentlige i ingeniørpraksis:

Temperaturstigning: Topolietemperaturstigning ≤60K, viklingstemperaturstigning ≤65K (IEC 60076-2);

Forbindelsesgruppe‌: Dyn11 er mainstream for distribution, undertrykker tredjeharmonisk forvrængning og sikrer stabil drift under trefasede ubalancerede belastninger;

Kølemetode‌: Olie-nedsænket naturlig køling (ONAN) og tør-type luftkøling (AN) påvirker varmeafledningseffektiviteten og miljømæssig anvendelighed;
