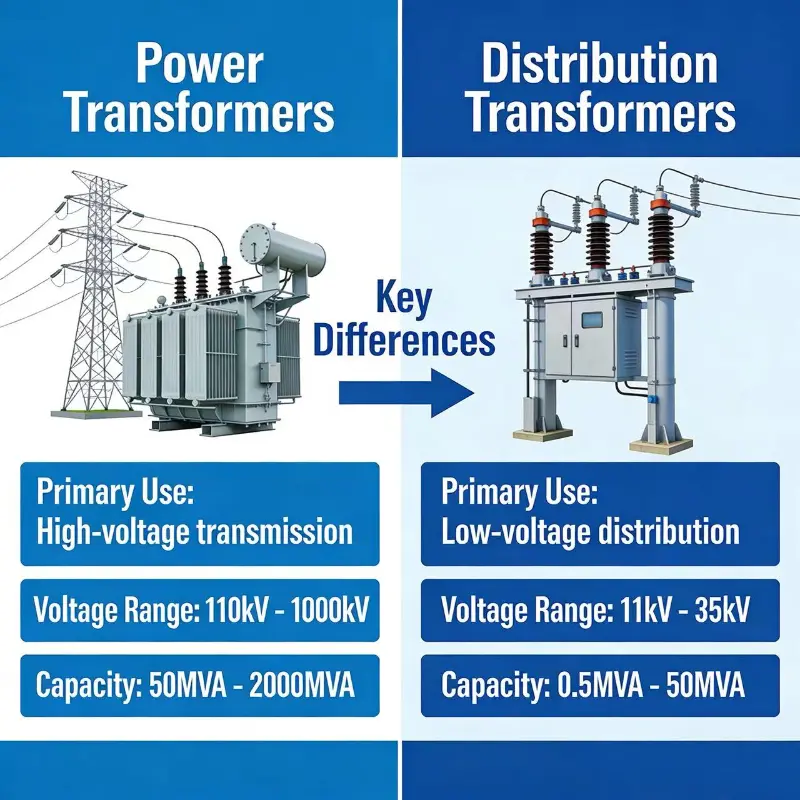

Hvad er forskellen mellem en krafttransformator og en distributionstransformator?

Strømtransformatorer er hovedsageligt forbundet i transmissionsnetværket, hvor de grundlæggende bruges ved højere spænding, mens distributionstransformatorerne bruges i distributionsenden, hvorfor de altid står over for lave spændingsniveauer.

Nu kommer til forskelle

1. Da de bruges i transmissionsnet, drives de generelt ved > 33 KV, mens distributionstransformatorer generelt er tilsluttet ved < 33 KV.

2. På grund af den højere spændingsmærke er isolationsniveauet for krafttransformatorerne meget højt, mens distributionstransformatorerne er lavt.

3. Belastningsudsving er mindre i krafttransformatorer, mens de er mere i distributionstransformatorer, da de er direkte forbundet med belastning.

4. Strømtransformereer designet således, at de kan bære Cu-tab og jerntab i 24 timer, og deres kølemekanisme er derfor meget stærk, mens cu-tab i distributionstransformere finder sted baseret på belastningscyklus, mens jerntab altid er til stede.

5. Ved design af krafttransformatorer er det sørget for, at dets cu-tab ved fuld belastning er mindre. Mens det i distributionstransformatorer holdes et minimum af jerntab.

6. I krafttransformatorer er ratings højere, derfor bruger vi overlegen kerne som CRGO stålkerne, mens der i distributionstransformatorer bruges amorft stål.

7. Da CRGO STEEL kan bære mere flux pr. vægtenhed, er den specifikke vægt af krafttransformatorer mindre end fordelingstransformatorernes vægt.

8. Strømtransformatorer er designet til at opnå maksimal effektivitet ved fuld belastning. Derfor ifølge betingelsen om maksimal effektivitet - fuld belastning kobbertab af krafttransformatorer = jerntab.

· Mens vi i distributionstransformatorer tager, at den er belastet op til 70 - 75 procent af den nominelle effekt som gennemsnit, og derfor er den designet til at opnå maksimal effektivitet ved 70 - 75 procent, altså i henhold til formlen for maksimal effektivitet -

fuldlast kobbertab = 2* jerntab .

Formel- for maksimal effektivitet i transformere (x ^2 * cu tab = jerntab), hvor x er belastning af transformeren.

1. Derfor er belastningen for krafttransformatorer 100 %, derfor Cu-tab = jerntab.

2. For distributionstransformatorer er belastningen 70 %, altså 0,7 ^ 2 * Cu-tab = jerntab, derfor Cu-tab = 2 * jerntab.
