Hvorfor er switchgear nøglenoden i moderne strømsystemer?

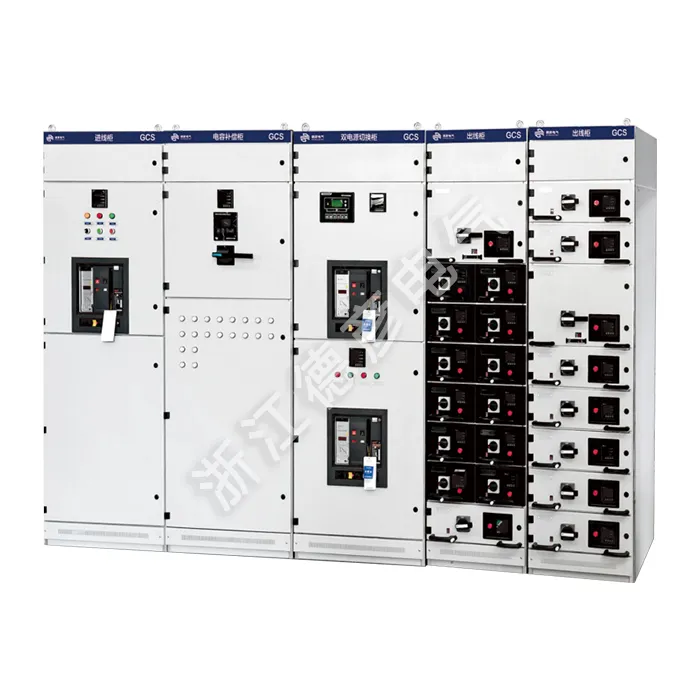

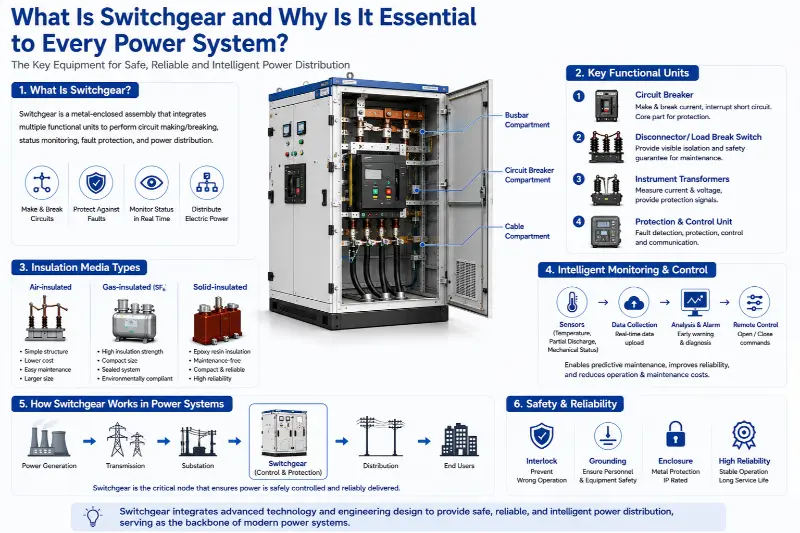

I et elektrisk kraftsystem ertransmission af elektrisk energifra kraftværker til slutbrugere involverer en række komplekse kontrol-, distributions- og beskyttelsesfaser. Denne proces indebærer langt mere end blot at forbinde ledninger; den er afhængig af et sofistikeret, koordineret udvalg af udstyr. Koblingsudstyr, der fungerer som en kritisk knude i strømnettet, udfører funktioner, der strækker sig langt ud over det simple koncept "omskiftning". Grundlæggende er det en metalindkapslet samling, der integrerer flere funktionelle enheder, som har til opgave at udføre kerneoperationer såsom kredsløbsfremstilling og -brud, statusovervågning, fejlbeskyttelse og strømfordeling. At forstå koblingsudstyr er nøglen til at forstå, hvordan moderne strømsystemer opnår sikker, pålidelig og fleksibel strømforsyning.

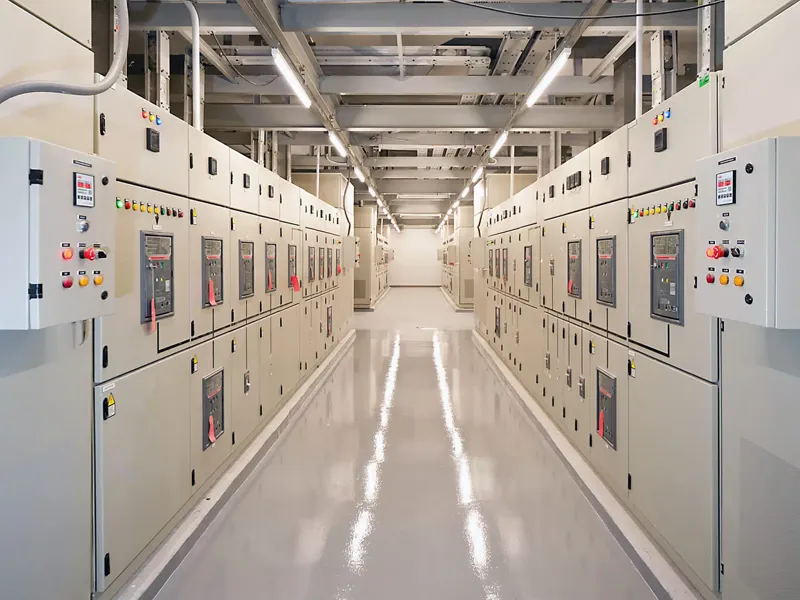

Kerneværdien af ​​koblingsudstyr ligger i dens fysiske implementering af "isolation" og "kontrol." Strømsystemer skal håndtere forskellige driftsforhold, herunder rutinemæssig strømtransmission og strømafbrydelser, sikker isolering under vedligeholdelse af udstyr og hurtig afbrydelse under fejl. Gennem den mekaniske kombination og elektriske sammenlåsning af dets interne funktionsenheder standardiserer og sikrer koblingsanlæg disse operationer. Dets metalkabinet giver en robust beskyttende barriere, der fysisk adskiller strømførende komponenter fra det ydre miljø og personale. Internt opdeler skillevægge enheden yderligere i uafhængige rum - såsom samleskinnekammeret, afbryderkammeret og kabelkammeret. Dette design sikrer, at hvis der opstår en fejl i et rum, forbliver dens påvirkning lokaliseret, hvilket forhindrer hændelsen i at eskalere. Denne modulære, opdelte designfilosofi danner grundlaget for, hvordan koblingsudstyr sikrer overordnet systemstabilitet.

Med hensyn til funktionel sammensætning er en typisk koblingsenhed ikke blot et enkelt stykke udstyr, men et miniaturesystem. Det omfatter flere nøglefunktionelle enheder, der arbejder sammen:

1. Hovedkredsløbsfremstillings- og afbryderenhed: Kernekomponenten her er afbryderen. Den er i stand til at lave og bryde kredsløb under normale belastningsforhold; endnu vigtigere, i tilfælde af en kortslutning eller alvorlig overbelastning, gør dens interne udløsningsmekanisme det muligt at udløse automatisk inden for millisekunder og afbryde fejlstrømmen. Dens brydekapacitet bestemmer direkte størrelsen af ​​kortslutningsfejl, som koblingsudstyret kan håndtere.

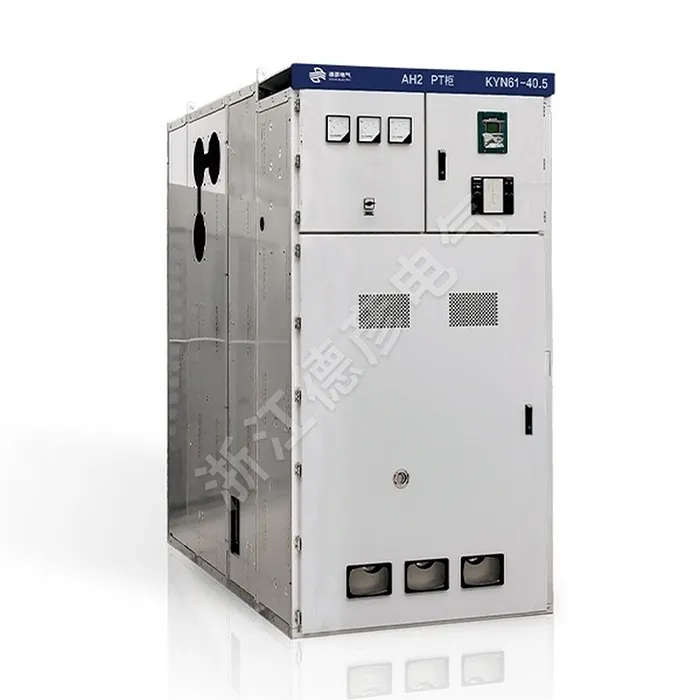

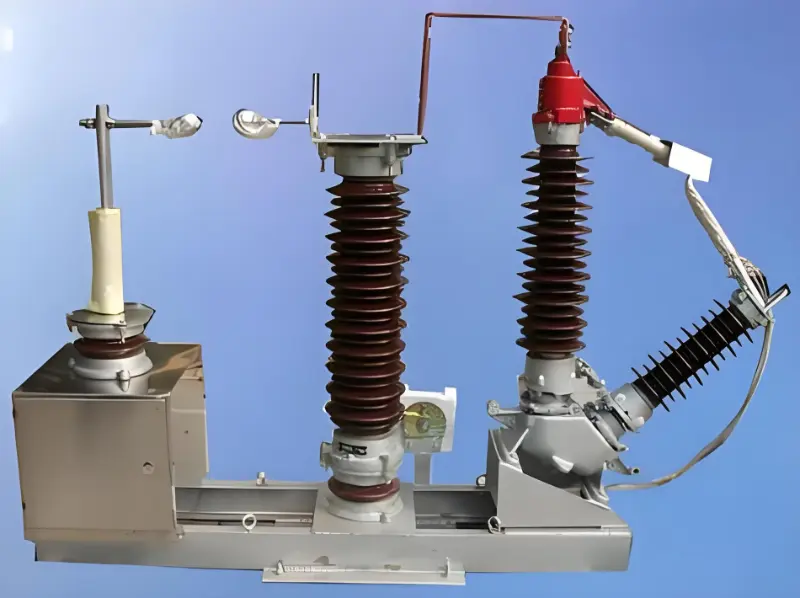

2. Sikkerhedsisolering og synlig brudenhed: Denne funktion udføres primært af afbrydere (isolatorer) eller lastafbrydere. Afbrydere bruges, efter at afbryderen er åbnet, for at skabe et klart, pålideligt luftisoleret mellemrum, hvilket giver en synlig sikkerhedsgaranti for udstyrsvedligeholdelse. Lastbrudsafbrydere kan kategoriseres som følger: 1. Luftisolerede: Disse udnytter luft ved atmosfærisk tryk som det primære isoleringsmedium. Fordelene inkluderer en ligetil struktur, lavere omkostninger og nem vedligeholdelse. Ulemper omfatter omfangsrig udstyrsstørrelse; fordi luft har relativt lav dielektrisk styrke, kræves der store elektriske afstande for at sikre sikkerheden. Interne komponenter er også modtagelige for miljøfaktorer som fugt og støv.

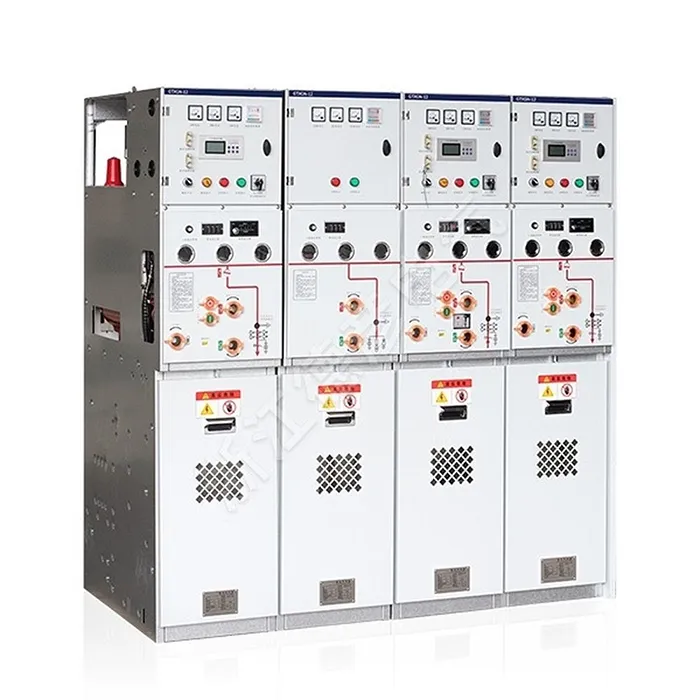

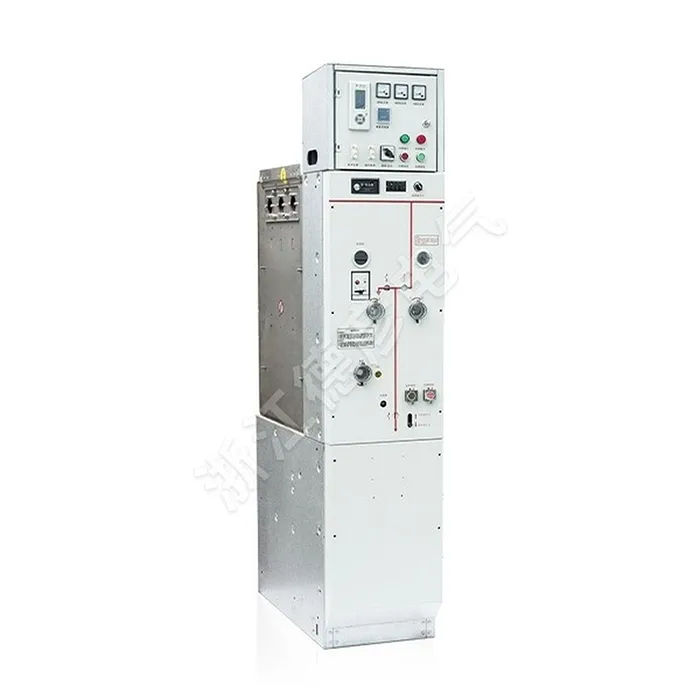

3. Gasisoleret: Svovlhexafluorid (SF6) gas bruges typisk som isolerings- og lysbueslukkende medium. SF6-gas tilbyder fremragende isolering og bueslukning, hvilket gør det muligt for koblingsudstyr, der anvender denne teknologi, at være meget kompakt med et lille fodaftryk, mens det forbliver immunt over for ekstern miljøinterferens. Teknologien er dog stærkt afhængig af gasforseglingsteknikker; desuden er SF6 en potent drivhusgas, og genvinding og bortskaffelse heraf er underlagt strenge miljøbestemmelser.

4. Solid-isoleret: Faste materialer, såsom epoxyharpiks, bruges til at støbe eller indkapsle primære kredsløbskomponenter (f.eks. afbrydere, adskillere) i et enkelt integreret modul. Denne teknologi eliminerer fuldstændigt påvirkningen af ​​det ydre miljø og muliggør vedligeholdelsesfri drift, hvor udstyrsstørrelsen falder mellem luftisolerede og gasisolerede typer. Udfordringen ligger i de ekstremt høje krav til materialebearbejdning og varmeafledningsdesign.

Moderne koblingsanlæg lægger i stigende grad vægt på tilstandsobservation og intelligent drift og vedligeholdelse. Traditionelle modeller for periodisk vedligeholdelse skifter mod tilstandsbaseret forudsigelig vedligeholdelse. Dette afhænger af forskellige sensorer installeret i kabinettet: temperatursensorer overvåger varmeudviklingen ved kontakter og samleskinneforbindelsespunkter; sensorer for delvis udladning registrerer defekter i intern isolering på et tidligt stadium; og mekaniske karakteristiske sensorer registrerer åbnings- og lukkehastigheder og tidspunkter for afbrydere. Indsamlede data uploades til et backend-system, hvor big data-analyse giver tidlige advarsler om potentielle fejl, hvilket muliggør målrettet vedligeholdelse; dette forbedrer strømforsyningens pålidelighed betydeligt og reducerer drifts- og vedligeholdelsesomkostninger.

Koblingsudstyr fungerer ikke isoleret; dets sekundære kontrolsystem fungerer som den neurale grænseflade til integration i moderne smarte net. Gennem standardkommunikationsprotokoller kan data vedrørende beskyttelse, måling og status overføres til understationsautomationssystemer eller overordnede forsendelsescentre. Den kan også modtage fjernbetjeningskommandoer til at udføre fjernåbnings- og lukningsoperationer. Denne mulighed for tovejs informationsudveksling gør det muligt for netafsender at overvåge driftsstatus for netværkets kant i realtid og letter hurtig fejlisolering og strømgendannelse - grundlæggende elementer i opbygningen af ​​et selvhelbredende net.

Hvad angår installation og langsigtet drift, påvirkes koblingsudstyrets ydeevne af en lang række faktorer. Planheden af ​​installationsfundamentet, tilspændingsmomentet for samleskinneforbindelser og pålideligheden af ​​jordingsnetværket tjener som begyndelsesbetingelser, der bestemmer levetidens ydeevne. Under drift akkumulerer interne komponenter elektrisk og mekanisk slid; forbindelser kan løsne sig på grund af termisk ekspansion/sammentrækning eller elektromagnetiske kræfter, hvilket fører til overophedning; og isoleringsmaterialer gennemgår gradvis ældning over tid. Selv det mest avancerede udstyr kræver professionelle inspektioner, temperaturovervågning og delvis afladningstest for at spore ændringer i dets tilstand.

Som et kritisk knudepunkt i elsystemet rummer switchgear en designfilosofi karakteriseret ved høj integration, funktionel specialisering og fokus på sikkerhedsredundans. Fra dens robuste udvendige metalbeklædning til dens indviklede indre elektriske logik og fra grundlæggende fysiske isolationsprincipper til banebrydende smarte sensorteknologier, tjener hver detalje et kernemål: at etablere pålidelige kontrolpunkter og sikkerhedsbarrierer midt i komplekse strømstrømme. En dyb forståelse af koblingsudstyr afslører, at en kontinuerlig, stabil strømforsyning ikke kan tages for givet; snarere er den afhængig af det stringente ingeniørdesign og den løbende teknologiske udvikling bag utallige dele af sådant kritisk udstyr. Disse enheder er i stand til at lave og afbryde kredsløb ved mærkestrøm og modstå specifikke kortslutningsfrembringende strømme, og disse enheder er ofte parret med sikringer til specifikke applikationer. Mekaniske eller elektriske aflåsninger mellem dem og afbrydere er afgørende for at forhindre driftsfejl.
